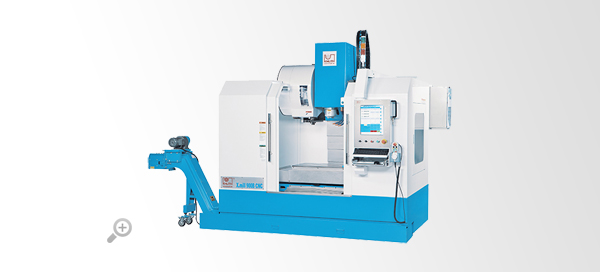

KNUTH X.mill 900 B

Тизер

Производительный обрабатывающий центр с GPlus 450 ЧПУ, сервоприводом и транспортером для стружки

Важные особенности

Обрабатывающий центр с ЧПУ с широкими прямоугольными направляющими и жестким на скручивание корпусом из серого чугуна созданый для эффективной обработки тяжелых заготовок

• 24-позиционный инструментальный магазин с двойным захватом
• Зaкaлённые и шлифoвaнные плocкиe нaпpaвляющие
• Cepвoпpивoд по вceм 3 ocям
• Эффективная СОЖ продлевает срок службы инструмента
• Большие двери позволяют хороший доступ к рабочей зоне
• Транспортер для стружки и ванна для охлаждающей жидкости легко вытаскиваются из под станка
• Автомат. центральная смазка уменьшает затраты на обслуживание
• Пневмозажим инструмента
• Полностью изолированная рабочая зона
• Преимущество станка - это его комплектация сенсорным экраном технологии Touchscreen с наглядным и интуитивным управлением

GPlus 450 - базированное на Windows ЧПУ для фрезерных станков

• Простое, ориетированное на пользователя управление позволяет достаточно быстро составлять программы
• 450 вычислит. блоков/сек, 200 вычислит. блоков функции LookAhead
• Жёсткий диск для программного обеспечения - 40ГБ
• Интуитивно программируемые, необходимые на практике, обрабатывающие циклы с большим количеством вспомогательных графиков в редакторе циклов
• 10/100 MBit Ethernet-разъем для проведения диагностики на расстоянии, USB разъем
• Нет необходимости в знании G-и M-кодов команд
• Программирование, для решения задач обработки, возможно непосредственно на ЧПУ или экстерн (CAD/CAM)
• 17“ цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления
• показания статуса дают оператору обзор о фактическом состоянии ЧПУ
• часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой
• редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение
• нет необходимости знания G- и M-кодов-команд или спец. языка программирования - опытный пользователь может так же DIN/ISO-программирование использовать
• Графическая симуляция с интегрированной функцией увеличения для деталированного просмотра непосредственно перед обработкой
• серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450
• Концепция одиночного CPU (преимущество: задействованы только 2% от всей мощности системы)
• Память 40 GB, процессор 2.0 GHz Intel Celeron, оперативная память RAM 256 MB
• Поблочная обработка - 450 вычислительных блоков/сек.
• Обслуживание на расстоянии
• Возможность подключения через
  Profibus, CANopen, DeviceNet
• Интеграция станка в сеть предприятия
• Технологически оптимально
  разработанные циклы для
  фрезерной обработки

Обзор циклов М (фрезерование):

• Циклы фрезерования: круговые карманы, прямоугольные карманы, изогнутые карманы, плоское фрезерование
• Циклы сверления: простое сверление, сверление с выдержкой по времени, сверление глубоких отверстий, нарезание резьбы метчиком, зачистка
• Высверливание рисунков: ряды отверстий, отверстия по кругу /сегменту, свободное позиционирование отверстия, прямоугольник / параллелограмм, сеть

Почему технология ПК?

• Высокая мощность вычислений
• оптимирует скорость, чистоту
• обработки и точность станка,
• это сочетается с высокой динамичностью и удобством в управлении. Благодаря этому
• GPlus 450 является идеальным в применении для различных технологий обработки таких как фрезерной (формостроение).
• Простые и быстрые в программировании технологические циклы обработки дают возможность его применения даже при единичном и мелкосерийном производстве.
• Переносной пульт управления эргономичной формы с двумя подтверждающими кнопками. Одна из них должна быть приведена в действие, чтобы была возможность передвижения по осям станка.
• Две крутящиеся ручки управляют выбором оси и настройкой скорости подачи.
• Комплектация пульта аварийным выключателем упрощает настройку станка через электронный маховичек и функциональные кнопки от которых зависит работа на станке.

Стандартная комплектация

ЧПУ GPlus 450, электронный маховик, 24-поз. инструментальный магазин с двойным захватом, стружкотранспортёр элеваторного типа, автомат. система центральной смазки, сервопривод для всех осей (Yaskawa), СОЖ, кабинетная защита, Ethernet, USB разъем, наклоненный поддон для стружки, освещение, пневмозажим инструмента, ножки станка, инструмент для обслуживания, руководство по эксплуатации

Опциональная комплектация

4-ая ось для X.Mill 1000 CNC
