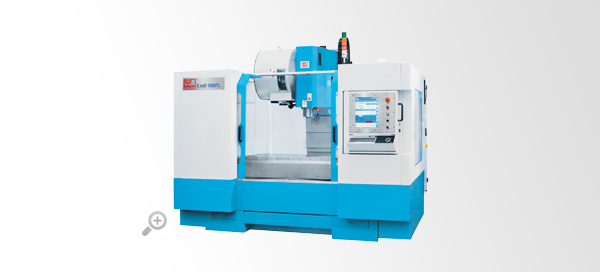

Высокопроизводительный фрезерный обрабатывающий центр с современным ЧПУ GPlus на базе ПК - мощный, точный и быстрый!
Характеристики
-
Габариты станка
- Артикул 170080
- Длина станка , мм 3200
- Ширина станка , мм 2400
- Высота станка , мм 2700
- Масса станка , кг 5200
-
Инструментальный магазин
- Время смены инструмента, зажим/зажим , с 3
- Время смены инструмента, инструм./инструм. , с 2.5
- Емкость инструментального магазина , шт 24
- Макс. вес инструмента , кг 8
- Макс. размер инструмента ØхД , мм 80x300
-
Мощность
- Мощность двигателя, ось Y , кВт 2.9
- Мощность двигателя, ось Z , кВт 2.9
- Мощность двигателя, ось Х , кВт 2.9
- Мощность привода шпинделя , кВт 7.5
- Общая потребляемая мощность , кВт 25
-
Подача
- Рабочая подача по оси Y 10000
- Рабочая подача по оси Х 10000
- Ускоренный ход Y , мм/мин 24000
- Ускоренный ход по X , м/мин 24000
- Ускоренный ход по Z , м/мин 24000
-
Рабочие параметры
- Вылет , мм 570
- Длина стола , мм 1200
- Макс. допуст. нагрузка стола , кг 500
- Расстояние торец шпинделя/стол , мм 150 - 170
- Т-образные пазы, расстояние , мм 100
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 1020
- Ширина стола , мм
- Ширина стола , мм 500
- Ход по оси Y , мм 510
- Ход по оси Z , мм 560
-
Точность
- Повторения по оси Y , мм 0.005
- Повторения по оси Z , мм 0.005
- Повторения по оси Х , мм 0.005
- Точность позиционирования, ось X , мм 0.01
- Точность позиционирования, ось Y , мм 0.01
- Точность позиционирования, ось Z , мм 0.01
-
Управление и индикация
- ЧПУ GPlus 450 Fräsen
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 60 - 8000
- Зажим шпинделя MAS 403 / BT 40
- Оправка хвостовика MAS BT 40 / 45° JIS 6339
Важные особенности
- Быстрая и надежная смена инструмента 24-поз. сменщиком инструмента с 2-ым захватом
- Система линейных направляющих ускоренного хода 24 м/мин
- Современное ЧПУ с графическим управлением
- Транспортер для стружки и система смыва для улучшения очистки от стружки
- Надежный телескопический кожух по всем осям
- Высококачественные линейные направляющие по 3 осям гарантируют динамичное перемещение по осям даже при высокой нагрузке стола
- Система автоматической смазки сводит до минимума затраты на техобслуживание
- Высокая жесткость корпуса благодаря его массивной конструкции
- Точные крупного размера ШВП обеспечивают высокий уровень точности обработки
- Прямое соединение сервопривода с ШВП гарантирует оптимальную передачу мощности даже при высоких ускорениях
- Высокий срок службы при высокой точности обработки гаратируют особо точные радиальноупорные шарикоподшипники и интегрированное масляное охлаждение шпинделя
GPlus 450 - базированное на Windows ЧПУ для фрезерных станков
- Простое, ориетированное на пользователя управление позволяет достаточно быстро составлять программы
- 450 вычислит. блоков/сек, 200 вычислит. блоков функции LookAhead
- Жёсткий диск для программного обеспечения - 40ГБ
- Интуитивно программируемые, необходимые на практике, обрабатывающие циклы с большим количеством вспомогательных графиков в редакторе циклов
- 10/100 MBit Ethernet-разъем для проведения диагностики на расстоянии, USB разъем
- Нет необходимости в знании G-и M-кодов команд
- Программирование, для решения задач обработки, возможно непосредственно на ЧПУ или экстерн (CAD/CAM)
- 17“ цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления
- показания статуса дают оператору обзор о фактическом состоянии ЧПУ
- часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой
- редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение
- нет необходимости знания G- и M-кодов-команд или спец. языка программирования - опытный пользователь может так же DIN/ISO-программирование использовать
- Графическая симуляция с интегрированной функцией увеличения для деталированного просмотра непосредственно перед обработкой
- серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450
- Концепция одиночного CPU (преимущество: задействованы только 2% от всей мощности системы)
- Память 40 GB, процессор 2.0 GHz Intel Celeron, оперативная память RAM 256 MB
- Поблочная обработка - 450 вычислительных блоков/сек.
- Обслуживание на расстоянии
- Возможность подключения через
Profibus, CANopen, DeviceNet - Интеграция станка в сеть предприятия
- Технологически оптимально
разработанные циклы для
фрезерной обработки
Обзор циклов М (фрезерование):
- Циклы фрезерования: круговые карманы, прямоугольные карманы, изогнутые карманы, плоское фрезерование
- Циклы сверления: простое сверление, сверление с выдержкой по времени, сверление глубоких отверстий, нарезание резьбы метчиком, зачистка
- Высверливание рисунков: ряды отверстий, отверстия по кругу /сегменту, свободное позиционирование отверстия, прямоугольник / параллелограмм, сеть
Почему технология ПК?
- Высокая мощность вычислений
- оптимирует скорость, чистоту
- обработки и точность станка,
- это сочетается с высокой динамичностью и удобством в управлении. Благодаря этому
- GPlus 450 является идеальным в применении для различных технологий обработки таких как фрезерной (формостроение).
- Простые и быстрые в программировании технологические циклы обработки дают возможность его применения даже при единичном и мелкосерийном производстве.
- Переносной пульт управления эргономичной формы с двумя подтверждающими кнопками. Одна из них должна быть приведена в действие, чтобы была возможность передвижения по осям станка.
- Две крутящиеся ручки управляют выбором оси и настройкой скорости подачи.
- Комплектация пульта аварийным выключателем упрощает настройку станка через электронный маховичек и функциональные кнопки от которых зависит работа на станке.
Стандартная комплектация
ЧПУ GPlus 450, 24-поз. инструментальный магазин с двойным захватом, стружкотранспортёр элеваторного типа, электронный маховик, кабинетная защита, освещение рабочей зоны, Ethernet, USB разъем, автомат. система центральной смазки, охлаждение шпинделя, ножки станка, руководство по эксплуатации
Опциональная комплектация
Поворотно-наклонный раб. стол 130 мм для 5-коорд. фрезерования, 5-Achs-Fräsen mit Dreh- und Schwenktisch 255 mm, CAD/CAM - программа для токарных и фрезерных работ, 4-ая ось
