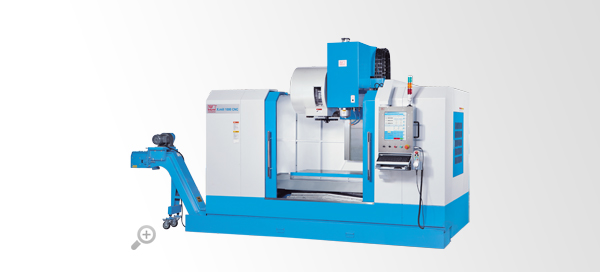

Станки co cвepхшиpoкими пpямoyгoльными нaпpaвляющими для oбpaбoтки кpyпных и тяжeлых дeтaлeй
Характеристики
-
Верт. фрезерная головка
- Вращ. момент шпинделя (верт.) , Н*м
- Вылет , мм
- Зажим шпинделя (вертик.)
- Расстояние торец шпинделя/стол , мм
- Технол. ход, ось Y , мм
- Технол. ход, ось Z , мм
- Технол. ход, ось Х , мм
-
Габариты станка
- Артикул 181251
- Длина станка , мм 3100
- Ширина станка , мм 2500
- Высота станка , мм 2600
- Масса станка , кг 8500
-
Гориз. фрезерная головка
- Вращ. момент шпинделя (гориз.) , Н*м
- Диапазон частоты вращения шпинделя (гориз.) , об/мин
- Допуст. нагрузка стола , кг
- Зажим шпинделя (гориз.) , об/мин
- Макс. расстояние торец шпинделя/стол , мм
- Размеры стола , мм
- Расстояние центр шпинделя/стол , мм
- Технол. ход, ось Y , мм
- Технол. ход, ось Z , мм
- Технол. ход, ось Х , мм
- Т-образные пазы (число х ширина х расстояние) , мм
- Частота вращения шпинделя (гориз.) , об/мин
-
Инструментальный магазин
- Время смены инструмента , с
- Время смены инструмента, зажим/зажим , с
- Время смены инструмента, инструм./инструм. , с
- Выбор инструмента
- Емкость инструментального магазина , шт 24
- Макс. вес инструмента , кг
- Макс. длина инструмента , мм
- Макс. размер инструмента ØхД , мм
- Тип сменщика инструмента
- Число позиций инструментов (верт./гориз.) , шт
-
Мощность
- Мощность двигателя Z , кВт
- Мощность двигателя насоса СОЖ , кВт
- Мощность двигателя, ось Y , кВт
- Мощность двигателя, ось Y/Z , кВт
- Мощность двигателя, ось Z , кВт
- Мощность двигателя, ось Х , кВт
- Мощность двигателя привода, ось Z/Y , кВт
- Мощность привода шпинделя , кВт 11
- Необходимое давление воздуха , бар
- Общая потребляемая мощность , кВт
-
Поворотный стол
- Высота , мм
- Деление , °
- Диаметр , мм
- Макс. вес заготовки , кг
- Т-образные пазы, число
- Т-образные пазы, ширина , мм
- Точность повтора , +/-
- Точность позиционирования , мм
- Частота вращения , об/мин
-
Подача
- Рабочая подача по оси Y
- Рабочая подача по оси Z , мм/мин 5 - 5000
- Рабочая подача по оси Х
- Ускоренный ход Y , мм/мин 20000
- Ускоренный ход по X , м/мин 20000
- Ускоренный ход по Z , м/мин 16000
-
Рабочие параметры
- Вылет , мм 575
- Высота стола , мм
- Длина стола , мм 1200
- Макс. допуст. нагрузка стола , кг 500
- Мощность вертикального фрезерования , мм
- Расстояние торец шпинделя/стол , мм 150 - 710
- Расстояние торец шпинделя/стол , мм
- Т-образные пазы, расстояние , мм 100
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 1020
- Ширина стола , мм 500
- Ход по оси Y , мм 510
- Ход по оси Z , мм 560
-
Размеры и массы
- Объем емкости охлаждающей жидкости , л
-
Точность
- Повторения по оси Y , мм
- Повторения по оси Z , мм
- Повторения по оси Х , мм
- Точности позиционирования, (1) , мм 0.01
- Точность повтора , мм 0.005
- Точность повтора, (1) , мм
- Точность позиционирования, ось X , мм
- Точность позиционирования, ось Y , мм
- Точность позиционирования, ось Z , мм
-
Управление и индикация
- ЧПУ GPlus 450 Fräsen
-
Характеристики режущей головки
- Точность позиционирования , мм
-
Шпиндель
- Вылет шпинделя , мм
- Диаметр отверстия шпинделя , мм
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя BT 40
- Оправка хвостовика
Важные особенности
- Инcтpyмeнтaльный мaгaзин нa 24 инcтpyмeнтa c быcтpым двyхплeчным зaхвaтoм (вpeмя cмeны инcтpyмeнтa 1,7 ceк.)
- Cтaнинa cтaнкa и вepтикaльнaя cиcтeмa нaпpaвлeния ocнaщeны oчeнь шиpoкими, зaкaлeнными и шлифoвaнными пpямoyгoльными нaпpaвляющими
- Крупные выcoкoтoчныe шapикoвыe винты, пpивoдимыe нaпpямyю cepвoдвигaтeлями, oбecпeчивaют выcoчaйшyю cтeпeнь нaдeжнocти и тoчнocти
- Пнeвмaтичecкий зaжим инcтpyмeнтa, гapaнтиpyющий пpocтyю и быcтpyю cмeнy инcтpyмeнтa
- пpocтoтa тeхничecкoгo oбcлyживaния, oбecпeчивaeмaя aвтoмaтичecкoй цeнтpaлизoвaннoй cиcтeмoй cмaзки cтaнкa
- Мoщныe двигaтeли глaвнoгo шпиндeля - 11/15 кBт
GPlus 450 - базированное на Windows ЧПУ для фрезерных станков
- Простое, ориетированное на пользователя управление позволяет достаточно быстро составлять программы
- 450 вычислит. блоков/сек, 200 вычислит. блоков функции LookAhead
- Жёсткий диск для программного обеспечения - 40ГБ
- Интуитивно программируемые, необходимые на практике, обрабатывающие циклы с большим количеством вспомогательных графиков в редакторе циклов
- 10/100 MBit Ethernet-разъем для проведения диагностики на расстоянии, USB разъем
- Нет необходимости в знании G-и M-кодов команд
- Программирование, для решения задач обработки, возможно непосредственно на ЧПУ или экстерн (CAD/CAM)
- 17“ цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления
- показания статуса дают оператору обзор о фактическом состоянии ЧПУ
- часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой
- редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение
- нет необходимости знания G- и M-кодов-команд или спец. языка программирования - опытный пользователь может так же DIN/ISO-программирование использовать
- Графическая симуляция с интегрированной функцией увеличения для деталированного просмотра непосредственно перед обработкой
- серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450
- Концепция одиночного CPU (преимущество: задействованы только 2% от всей мощности системы)
- Память 40 GB, процессор 2.0 GHz Intel Celeron, оперативная память RAM 256 MB
- Поблочная обработка - 450 вычислительных блоков/сек.
- Обслуживание на расстоянии
- Возможность подключения через
Profibus, CANopen, DeviceNet - Интеграция станка в сеть предприятия
- Технологически оптимально
разработанные циклы для
фрезерной обработки
Обзор циклов М (фрезерование):
- Циклы фрезерования: круговые карманы, прямоугольные карманы, изогнутые карманы, плоское фрезерование
- Циклы сверления: простое сверление, сверление с выдержкой по времени, сверление глубоких отверстий, нарезание резьбы метчиком, зачистка
- Высверливание рисунков: ряды отверстий, отверстия по кругу /сегменту, свободное позиционирование отверстия, прямоугольник / параллелограмм, сеть
Почему технология ПК?
- Высокая мощность вычислений
- оптимирует скорость, чистоту
- обработки и точность станка,
- это сочетается с высокой динамичностью и удобством в управлении. Благодаря этому
- GPlus 450 является идеальным в применении для различных технологий обработки таких как фрезерной (формостроение).
- Простые и быстрые в программировании технологические циклы обработки дают возможность его применения даже при единичном и мелкосерийном производстве.
- Переносной пульт управления эргономичной формы с двумя подтверждающими кнопками. Одна из них должна быть приведена в действие, чтобы была возможность передвижения по осям станка.
- Две крутящиеся ручки управляют выбором оси и настройкой скорости подачи.
- Комплектация пульта аварийным выключателем упрощает настройку станка через электронный маховичек и функциональные кнопки от которых зависит работа на станке.
Стандартная комплектация
ЧПУ GPlus 450, инструментальный магазин с двойным захватом, электронный маховик, сервопривод для всех осей, пневмозажим инструмента, кабинетная защита, освещение рабочей зоны, RS-232 интерфейс, USB разъем, автомат. система центральной смазки, инструмент для обслуживания, руководство по эксплуатации
Опциональная комплектация
4-ая ось
