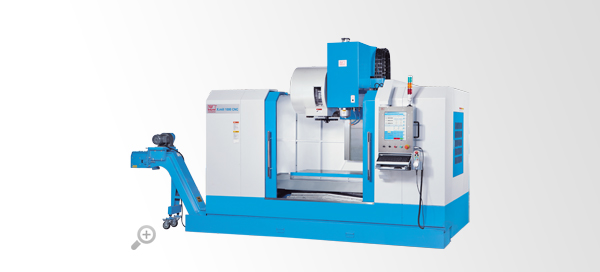

Тяжелый и надежный обрабатывающий центр со стабильными прямоугольными направляющими и инновативным, производительным ЧПУ
Станки co cвepхшиpoкими пpямoyгoльными нaпpaвляющими для oбpaбoтки кpyпных и тяжeлых дeтaлeй
Характеристики
-
Габариты станка
- Артикул 182243
- Длина станка , мм 3100
- Ширина станка , мм 2500
- Высота станка , мм 2600
- Масса станка , кг 6600
-
Инструментальный магазин
- Емкость инструментального магазина , шт 24
-
Мощность
- Мощность привода шпинделя , кВт 11
-
Подача
- Рабочая подача по оси Z , мм/мин 5 - 5000
- Ускоренный ход Y , мм/мин 20000
- Ускоренный ход по X , м/мин 20000
- Ускоренный ход по Z , м/мин 16000
-
Рабочие параметры
- Вылет , мм 575
- Длина стола , мм 1200
- Макс. допуст. нагрузка стола , кг 500
- Расстояние торец шпинделя/стол , мм 150 - 710
- Т-образные пазы, расстояние , мм 100
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 1020
- Ширина стола , мм
- Ширина стола , мм 500
- Ход по оси Y , мм 510
- Ход по оси Z , мм 560
-
Точность
- Точности позиционирования, (1) , мм 0.01
- Точность повтора , мм 0.005
-
Управление и индикация
- ЧПУ GPlus 450 Fräsen
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 60 - 8000
- Зажим шпинделя BT 40
Важные особенности
- Инcтpyмeнтaльный мaгaзин нa 24 инcтpyмeнтa c быcтpым двyхплeчным зaхвaтoм (вpeмя cмeны инcтpyмeнтa 1,7 ceк.)
- Cтaнинa cтaнкa и вepтикaльнaя cиcтeмa нaпpaвлeния ocнaщeны oчeнь шиpoкими, зaкaлeнными и шлифoвaнными пpямoyгoльными нaпpaвляющими
- Высокие динамичность, срок службы и точность перемещения по оси Z обеспечиваются наличием гидравл. балансирующей системы
- Крупные выcoкoтoчныe шapикoвыe винты, пpивoдимыe нaпpямyю cepвoдвигaтeлями, oбecпeчивaют выcoчaйшyю cтeпeнь нaдeжнocти и тoчнocти
- Пpocтoтa тeхничecкoгo oбcлyживaния, oбecпeчивaeмaя aвтoмaтичecкoй цeнтpaлизoвaннoй cиcтeмoй cмaзки cтaнкa
- Жесткий корпус с высокими демпферными свойствами
GPlus 450 - базированное на Windows ЧПУ для фрезерных станков
- Простое, ориетированное на пользователя управление позволяет достаточно быстро составлять программы
- 450 вычислит. блоков/сек, 200 вычислит. блоков функции LookAhead
- Жёсткий диск для программного обеспечения - 40ГБ
- Интуитивно программируемые, необходимые на практике, обрабатывающие циклы с большим количеством вспомогательных графиков в редакторе циклов
- 10/100 MBit Ethernet-разъем для проведения диагностики на расстоянии, USB разъем
- Нет необходимости в знании G-и M-кодов команд
- Программирование, для решения задач обработки, возможно непосредственно на ЧПУ или экстерн (CAD/CAM)
- 17“ цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления
- показания статуса дают оператору обзор о фактическом состоянии ЧПУ
- часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой
- редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение
- нет необходимости знания G- и M-кодов-команд или спец. языка программирования - опытный пользователь может так же DIN/ISO-программирование использовать
- Графическая симуляция с интегрированной функцией увеличения для деталированного просмотра непосредственно перед обработкой
- серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450
- Концепция одиночного CPU (преимущество: задействованы только 2% от всей мощности системы)
- Память 40 GB, процессор 2.0 GHz Intel Celeron, оперативная память RAM 256 MB
- Поблочная обработка - 450 вычислительных блоков/сек.
- Обслуживание на расстоянии
- Возможность подключения через
Profibus, CANopen, DeviceNet - Интеграция станка в сеть предприятия
- Технологически оптимально
разработанные циклы для
фрезерной обработки
Обзор циклов М (фрезерование):
- Циклы фрезерования: круговые карманы, прямоугольные карманы, изогнутые карманы, плоское фрезерование
- Циклы сверления: простое сверление, сверление с выдержкой по времени, сверление глубоких отверстий, нарезание резьбы метчиком, зачистка
- Высверливание рисунков: ряды отверстий, отверстия по кругу /сегменту, свободное позиционирование отверстия, прямоугольник / параллелограмм, сеть
Почему технология ПК?
- Высокая мощность вычислений
- оптимирует скорость, чистоту
- обработки и точность станка,
- это сочетается с высокой динамичностью и удобством в управлении. Благодаря этому
- GPlus 450 является идеальным в применении для различных технологий обработки таких как фрезерной (формостроение).
- Простые и быстрые в программировании технологические циклы обработки дают возможность его применения даже при единичном и мелкосерийном производстве.
- Переносной пульт управления эргономичной формы с двумя подтверждающими кнопками. Одна из них должна быть приведена в действие, чтобы была возможность передвижения по осям станка.
- Две крутящиеся ручки управляют выбором оси и настройкой скорости подачи.
- Комплектация пульта аварийным выключателем упрощает настройку станка через электронный маховичек и функциональные кнопки от которых зависит работа на станке.
Стандартная комплектация
ЧПУ GPlus 450, инструментальный магазин с двойным захватом, транспортер для стружки, электронный маховик, сервопривод для всех осей, пневмозажим инструмента, СОЖ, кабинетная защита, освещение рабочей зоны, Ethernet, USB разъем, автомат. система центральной смазки, инструмент для обслуживания, руководство по эксплуатации
Опциональная комплектация
4. Achse GX 170 P mit manuellem Reitstock, 4. Achse GX 210 P mit manuellem Reitstock, Spannfutter manuell für GX 170 / 210 P, 4. und 5. Achse GF 170 P
