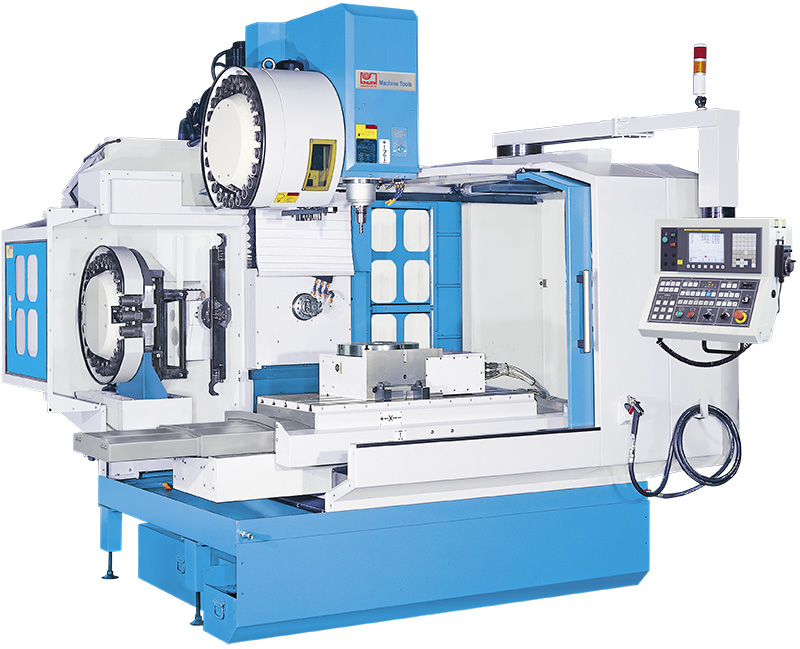

Комбинация преимуществ горизонтальной и вертикальной обработки объединяет универсальность приминения и мощность станка, тем самым открывая новые перспективы обработки
Характеристики
-
Верт. фрезерная головка
- Вращ. момент шпинделя (верт.) , Н*м 73
- Вылет , мм 770
- Диапазон частоты вращения шпинделя (верт.)) , об/мин 75 - 8000
- Зажим шпинделя (вертик.) BT 40
- Расстояние торец шпинделя/стол , мм 265 - 925
- Технол. ход, ось Y , мм 560
- Технол. ход, ось Z , мм 660
- Технол. ход, ось Х , мм 1100
-
Габариты станка
- Артикул 181047
- Длина станка , мм 4000
- Ширина станка , мм 3300
- Высота станка , мм 3000
- Масса станка , кг 8500
-
Гориз. фрезерная головка
- Вращ. момент шпинделя (гориз.) , Н*м 73
- Допуст. нагрузка стола , кг 1000
- Макс. расстояние торец шпинделя/стол , мм 340 - 900
- Размеры стола , мм 1200x600
- Расстояние центр шпинделя/стол , мм 120 - 780
- Технол. ход, ось Y , мм 660
- Технол. ход, ось Z , мм 560
- Технол. ход, ось Х , мм 1100
- Т-образные пазы (число х ширина х расстояние) , мм 5x18x125
-
Инструментальный магазин
- Время смены инструмента, зажим/зажим , с 6.8
- Время смены инструмента, инструм./инструм. , с 2.8
- Макс. вес инструмента , кг 7
- Макс. размер инструмента ØхД , мм 127x300
- Число позиций инструментов (верт./гориз.) , шт 24 / 24
-
Мощность
- Мощность двигателя насоса СОЖ , кВт 0.75
- Мощность двигателя, ось Y/Z , кВт 4
- Мощность двигателя, ось Х , кВт 3
- Мощность двигателя привода, ось Z/Y , кВт 3
- Мощность привода шпинделя , кВт
- Мощность привода шпинделя , кВт 7.5
- Необходимое давление воздуха , бар 5
- Общая потребляемая мощность , кВт 45
-
Поворотный стол
- Высота , мм 250
- Деление , ° 0.003
- Диаметр , мм 400
- Макс. вес заготовки , кг 500
- Т-образные пазы, число 8
- Т-образные пазы, ширина , мм 18
- Точность повтора , +/- 2
- Точность позиционирования , мм 15
- Частота вращения , об/мин 11.1
-
Подача
- Скорость подачи по оси Y , мм/мин 5000
- Скорость подачи по оси Z , мм/мин 5000
- Скорость подачи по оси Х , мм/мин 5000
- Ускоренный ход Y , мм/мин 15000
- Ускоренный ход по X , м/мин 15000
- Ускоренный ход по Z , м/мин 15000
-
Рабочие параметры
- Длина стола , мм
- Длина стола , мм 400
- Ширина стола , мм 400
- Ширина стола , мм
-
Точность
- Точность повтора, (1) , мм ± 0,003 мм / ± 0,00012"
- Точность позиционирования Select , мм ± 0,005 мм / ± 0,0002"
-
Управление и индикация
- ЧПУ Fanuc 0i-MD
Важные особенности
- Вертикальный и горизонтальный шпиндель с 24-позиц. сменщиком инструмента с двухшпиндельным захватом
- Стандартная комплектация управляемым поворотным столом, который позволяет многостороннюю обработку без перезажима
- Благодаря этой конструкции, возможна обработка 5 сторон за один зажим
- Многофункциональная и многосторонняя обработка за один зажим заготовки и инструмента
- Повышение качества и снижение затрат - это явные преимущества горизонтального шпинделя, с быстрым отводом стружки, что способствует повышению качества обрабатываемой поверхности и срока службы инструмента
- Стандартная комплектация 4-ой осью повышает продуктивность, за счет точности позиционирования заготовки для ее многосторонней обработки или применения многозажимного стола
- Дополнительный, вертикальный шпиндель является точным и легкопрограммируемым компонентом, он позволяет обработку верхней стороны детали (5-ая ось) за один зажим, что уменьшает затрачиваемое время производства
- Преимущества конструкции станины станка заключаются в том, что она изготовлена из высококачественного механитного сплава с превосходными свойствами
- Колонны и основание станка наделены сильным оребрением и являются важным качеством для сохранения устойчивости при высокомощной обработки
- Солидные, закаленные, плоские направляющие с покрытием Turcite B
- Макс. допустимая нагрузка стола 1000 кг
- Нагрузка привода оси Z уменьшается благодаря компенсации массы вертикальной и горизонтальной шпиндельной головки, и сохроняет точность позиционирования
- Оба главных шпинделя оборудованы 6 высокоточными опорами и масляной системой охлаждения, которая поддерживает стабильный температурный режим при работе с высокой производительностью
- Система зижима инструмента - Floating, надежно работает и уменьшает нагрузку на опоры шпинделя
- Телескопические кожухи надежно защищают направляющие от загрязнений
- Предварительно установленные крупные ШВП с прямым приводом от серводвигателя
- Полностью изолированная рабочая зона легкодоступна через двойную раздвижную дверь, через боковые двери возможна обработка особенно габаритных заготовок
- Прост в техобслуживании благодаря серийной комплектации системой автоматической смазки
- Cиcтeмa пpoдyвки шпиндeля предотвращает повреждение зажима инструмента из-за попадания стружки при смене инструмента
Специальное исполнение с высокой продуктивностью
- расширенный набор стандартных циклов с графической поддержкой
- вспомогательные кодовые команды G- и M
- автом. ассистент подсказывающий ISO коды
- Высокомощный предварительный просмотр программы (Look Ahead) для предельновысокой скорости и точности обработки
- графическое симулирование обеспечивает надежный контроль за программой
- совместим с имеющимися Fanuc программами
Большое колличество основных функций обеспечивают высокую продуктивность
- Порт для карты памяти, расширение памяти для программ
- Цифровая система осевых сервоприводов
- Оптимальная свобода М-макросов
- Оптимальные выходы реле
- Пaмять oбъeмoм 512 КБ для сохранения программы / пакет С
- Многоязычное управление
- Подробная функция помощи и архив сигналов тревоги и управления
- Высокоскоростная обработка засчет быстрого и улучшенного разделения.
- Интерфейс RS 232
- Время процесса и счетчик деталей
Стандартная комплектация
ЧПУ Fanuc 0i-MD с Manual Guide 0i, RS-232 интерфейс, Ethernet, нарезка резьбы без регулировочного патрона, электронный маховик, 4-ая ось с приводом, поворотный стол 400 мм, два 24-позиц. сменщика инструмента , охлаждение шпинделя, СОЖ, распылительный пистолет, кабинетная защита, теплообменник распределительного шкафа, автомат. система центральной смазки, освещение рабочей зоны, руководство по программированию и эксплуатации
Опциональная комплектация
- Цепной стружкотранспортер с системой промывки
- Масленный сепаратор
- Кондиционер для электрошкафа
