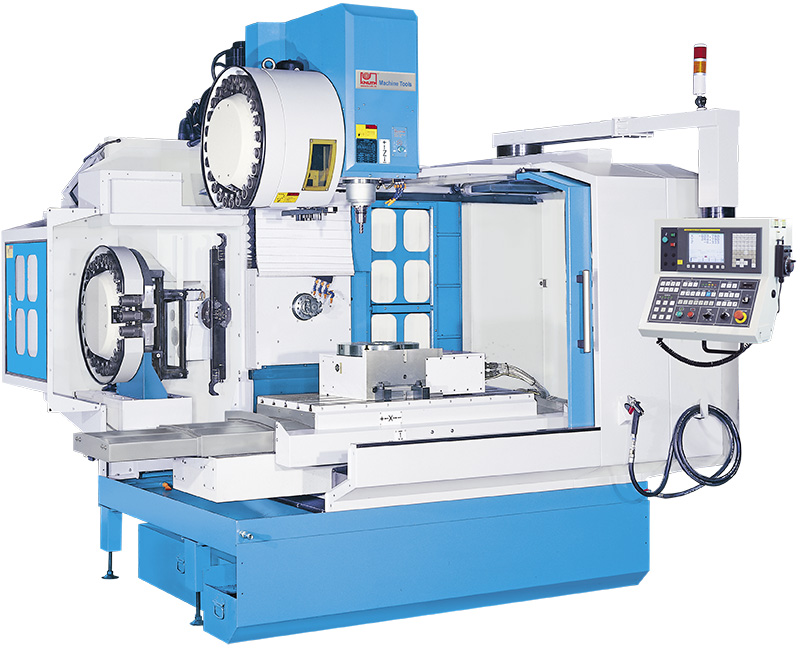

Тизер
Комбинация преимуществ горизонтальной и вертикальной обработки объединяет универсальность приминения и мощность станка, тем самым открывая новые перспективы обработки
Характеристики
-
Верт. фрезерная головка
- Вращ. момент шпинделя (верт.) , Н*м 73
- Вылет , мм 770
- Зажим шпинделя (вертик.) BT 40
- Расстояние торец шпинделя/стол , мм 265 - 925
- Технол. ход, ось Y , мм 560
- Технол. ход, ось Z , мм 660
- Технол. ход, ось Х , мм 1100
-
Габариты станка
- Артикул 181047
- Длина станка , мм 4000
- Ширина станка , мм 3300
- Высота станка , мм 3000
- Масса станка , кг 8500
-
Гориз. фрезерная головка
- Вращ. момент шпинделя (гориз.) , Н*м 73
- Диапазон частоты вращения шпинделя (гориз.) , об/мин 75 - 6000
- Допуст. нагрузка стола , кг 1000
- Зажим шпинделя (гориз.) , об/мин
- Макс. расстояние торец шпинделя/стол , мм 340 - 900
- Размеры стола , мм 1200x600
- Расстояние центр шпинделя/стол , мм 120 - 780
- Технол. ход, ось Y , мм 660
- Технол. ход, ось Z , мм 560
- Технол. ход, ось Х , мм 1100
- Т-образные пазы (число х ширина х расстояние) , мм 5x18x125
- Частота вращения шпинделя (гориз.) , об/мин
-
Инструментальный магазин
- Время смены инструмента , с
- Время смены инструмента, зажим/зажим , с 6.8
- Время смены инструмента, инструм./инструм. , с 2.8
- Выбор инструмента
- Емкость инструментального магазина , шт
- Макс. вес инструмента , кг 7
- Макс. длина инструмента , мм
- Макс. размер инструмента ØхД , мм 127x300
- Тип сменщика инструмента
- Число позиций инструментов (верт./гориз.) , шт 24 / 24 Stück (piece)
-
Мощность
- Мощность двигателя Z , кВт
- Мощность двигателя насоса СОЖ , кВт 0.75
- Мощность двигателя, ось Y , кВт
- Мощность двигателя, ось Y/Z , кВт 4
- Мощность двигателя, ось Z , кВт
- Мощность двигателя, ось Х , кВт 3
- Мощность двигателя привода, ось Z/Y , кВт 3
- Мощность привода шпинделя , кВт 7.5
- Необходимое давление воздуха , бар 5
- Общая потребляемая мощность , кВт 45
-
Поворотный стол
- Высота , мм 250
- Деление , ° 0.003
- Макс. вес заготовки , кг 500
- Т-образные пазы, число 8
- Т-образные пазы, ширина , мм 18
- Точность повтора , +/- 2
- Точность позиционирования , мм 15
- Частота вращения , об/мин 11.1
-
Подача
- Рабочая подача по оси Y 5000
- Рабочая подача по оси Z , мм/мин 1 - 5000
- Рабочая подача по оси Х 5000
- Ускоренный ход Y , мм/мин 15000
- Ускоренный ход по X , м/мин 15000
- Ускоренный ход по Z , м/мин 15000
-
Рабочие параметры
- Вылет , мм
- Высота стола , мм
- Длина стола , мм
- Макс. допуст. нагрузка стола , кг
- Мощность вертикального фрезерования , мм
- Расстояние торец шпинделя/стол , мм
- Расстояние торец шпинделя/стол , мм
- Т-образные пазы, расстояние , мм
- Т-образные пазы,число , шт
- Т-образные пазы, ширина , мм
- Ход по оси X , мм
- Ширина стола , мм
- Ход по оси Y , мм
- Ход по оси Z , мм
-
Размеры и массы
- Объем емкости охлаждающей жидкости , л
-
Точность
- Повторения по оси Y , мм
- Повторения по оси Z , мм
- Повторения по оси Х , мм
- Точности позиционирования, (1) , мм ± 0,005 mm / ± 0,0002"
- Точность повтора , мм
- Точность повтора, (1) , мм ± 0,003 mm / ± 0,00012"
- Точность позиционирования, ось X , мм
- Точность позиционирования, ось Y , мм
- Точность позиционирования, ось Z , мм
-
Управление и индикация
- ЧПУ
-
Характеристики режущей головки
- Точность позиционирования , мм
-
Шпиндель
- Вылет шпинделя , мм
- Диаметр отверстия шпинделя , мм
- Диапазон частоты вращения шпинделя , об/мин 75 - 6000
- Зажим шпинделя
- Оправка хвостовика
Важные особенности
- Вертикальный и горизонтальный шпиндель с 24-позиц. сменщиком инструмента с двухшпиндельным захватом
- Стандартная комплектация управляемым поворотным столом, который позволяет многостороннюю обработку без перезажима
- Благодаря этой конструкции, возможна обработка 5 сторон за один зажим
- Многофункциональная и многосторонняя обработка за один зажим заготовки и инструмента
- Повышение качества и снижение затрат - это явные преимущества горизонтального шпинделя, с быстрым отводом стружки, что способствует повышению качества обрабатываемой поверхности и срока службы инструмента
- Стандартная комплектация 4-ой осью повышает продуктивность, за счет точности позиционирования заготовки для ее многосторонней обработки или применения многозажимного стола
- Дополнительный, вертикальный шпиндель является точным и легкопрограммируемым компонентом, он позволяет обработку верхней стороны детали (5-ая ось) за один зажим, что уменьшает затрачиваемое время производства
- Преимущества конструкции станины станка заключаются в том, что она изготовлена из высококачественного механитного сплава с превосходными свойствами
- Колонны и основание станка наделены сильным оребрением и являются важным качеством для сохранения устойчивости при высокомощной обработки
- Солидные, закаленные, плоские направляющие с покрытием Turcite B
- Макс. допустимая нагрузка стола 1000 кг
- Нагрузка привода оси Z уменьшается благодаря компенсации массы вертикальной и горизонтальной шпиндельной головки, и сохроняет точность позиционирования
- Оба главных шпинделя оборудованы 6 высокоточными опорами и масляной системой охлаждения, которая поддерживает стабильный температурный режим при работе с высокой производительностью
- Система зижима инструмента - Floating, надежно работает и уменьшает нагрузку на опоры шпинделя
- Телескопические кожухи надежно защищают направляющие от загрязнений
- Предварительно установленные крупные ШВП с прямым приводом от серводвигателя
- Полностью изолированная рабочая зона легкодоступна через двойную раздвижную дверь, через боковые двери возможна обработка особенно габаритных заготовок
- Прост в техобслуживании благодаря серийной комплектации системой автоматической смазки
- Cиcтeмa пpoдyвки шпиндeля предотвращает повреждение зажима инструмента из-за попадания стружки при смене инструмента
