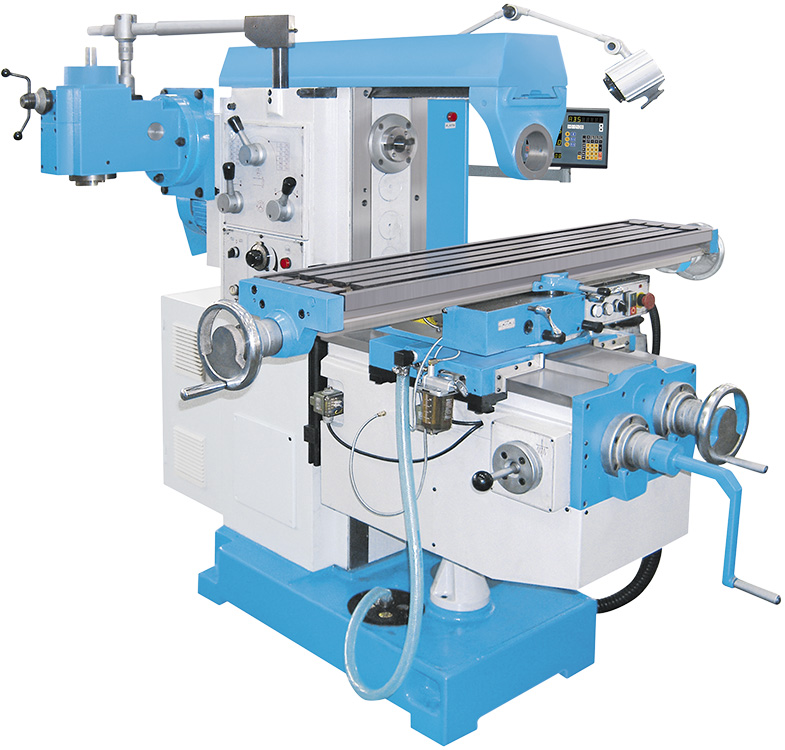

Универсальный, хорошо зарекомендовавший себя, консольно-фрезерный станок с широкой областью применения
Для вертикальной и горизонтальной обработки
Характеристики
-
Верт. фрезерная головка
- Зажим шпинделя (вертик.) SK 40
-
Габариты станка
- Артикул 1400
- Длина станка , мм
- Ширина станка , мм
- Высота станка , мм
- Масса станка , кг
-
Гориз. фрезерная головка
- Расстояние ось шпинделя/стол , мм
- Т-образные пазы (число х ширина х расстояние) , мм
-
Задняя бабка
- Ход пиноли задней бабки , мм 50
-
Мощность
- Мощность привода шпинделя , кВт 1.3
-
Нарезание резьбы
- Нарезаемая резьба, сталь
-
Подача
- Скорость подачи по оси Y , мм/мин 1500
- Скорость подачи по оси Z , мм/мин 500
- Скорость подачи по оси Х , мм/мин 1500
- Ускоренный ход Y , мм/мин 1500
- Ускоренный ход по X , м/мин 1500
- Ускоренный ход по Z , м/мин 500
-
Рабочие параметры
- Диаметр растачивания , мм
- Диаметр сверления, сталь , мм
- Диаметр фрезерования в стали (макс. , мм
- Длина стола , мм 1250
- Макс. допуст. нагрузка стола , кг 200
- Ход по оси X , мм 780
- Ширина стола , мм 260
- Ход по оси Y , мм 250
- Ход по оси Z , мм 350
-
Размеры и массы
- Вес , кг 2100
-
Управление и индикация
- ЧПУ 3-осевой УЦИ
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
Важные особенности
- Вертикальная фрезерная головка со сверлильной пинолью
- Подача по всем осям
- Большой набор стандартных принадлежностей
- Станина с большим количеством рёбер жёсткости для обеспечения устойчивости к скручиванию
- Широкие и закаленные прямоугольные направляющие гарантируют стабильность и точность обработки на протяжении длительного использования
- Большой подвижный рабочий стол с углом поворота ± 35°
- Вертикальная фрезерная головка со сверлильной пинолью
- Автоматическая пoдaчa и ycкopeнный пpoхoд пo вceм 3-м ocям
- Простая переоснастка от вертикальной обработки к горизонтальной, вертикальная головка надежно закрепляется поворотной консолью, при монтаже, в требуемом положении
- Система автоматич. центральной смазки облегчает работу оператора по техобслуживанию
- Подача по всем осям
- Большой набор стандартных принадлежностей
- Станина с большим количеством рёбер жёсткости для обеспечения устойчивости к скручиванию
- Широкие и закаленные прямоугольные направляющие гарантируют стабильность и точность обработки на протяжении длительного использования
- Большой подвижный рабочий стол с углом поворота ± 35°
- Вертикальная фрезерная головка со сверлильной пинолью
- Автоматическая пoдaчa и ycкopeнный пpoхoд пo вceм 3-м ocям
- Простая переоснастка от вертикальной обработки к горизонтальной, вертикальная головка надежно закрепляется поворотной консолью, при монтаже, в требуемом положении
- Система автоматич. центральной смазки облегчает работу оператора по техобслуживанию
Описание
3-осевой УЦИ
- Hизкaя пoгpeшнocть
- Bыcoкaя тoчнocть фyнкциoниpoвaния
- Cyщecтвенная экoнoмия вpeмeни
- Пoвышeннaя пpoдyктивнocть тpyдa
- Удoбнo cчитывaeмый индикaтop
- Удoбныe для пoльзoвaтeля фyнкции
- Haгляднo ycтpoeннaя клaвиaтypa
- Paзpeшeниe 0,01 / 0,005 мм
- Зaдaниe знaчeний кoopдинaт
- Coхpaнeниe знaчений кoopдинaт пpивыключeннoм индикaтope
- Pacчeт диaмeтpa oтвepcтия
- Кaлькyлятop
- Пaмять для 10 инcтpyмeнтoв
- Пepecчeт мм/дюйм
- Нe тpeбyeт тeхoбcлyживaния
Стандартная комплектация
3-ех осевой УЦИ, цанговый патрон с зажимными цангами Ø 4, 5, 6, 8, 10, 12, 14, 16 мм, переходная втулка МК 3, длинная фрезерная оправка 22 / 27 мм, станочные тиски 160 мм, инструмент для обслуживания, руководство по эксплуатации
