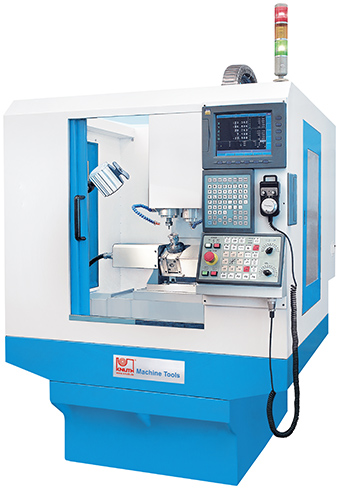

5 осевой фрезерно-гравировальный станок с ЧПУ и 2 шпинделями для обработки сложных 3-мерных контуров
Характеристики
-
Габариты станка
- Артикул 180570
- Длина станка , мм 1250
- Ширина станка , мм 1700
- Высота станка , мм 2200
- Масса станка , кг 1800
-
Мощность
- Мощность двигателя B , кВт 0.4
- Мощность двигателя, ось Y , кВт 0.4
- Мощность двигателя, ось Z , кВт 0.4
- Мощность двигателя, ось А , кВт 0.4
- Мощность двигателя, ось Х , кВт 0.4
- Мощность привода шпинделя , кВт 1.5
-
Подача
- Рабочая подача , мм/мин 6000
-
Рабочие параметры
- Длина стола , мм 380
- Длина стола , мм
- Макс. диаметр заготовки , мм 80
- Макс. диаметр обработки , мм 80
- Макс. допуст. нагрузка стола , кг 150
- Ход по оси X , мм 380
- Ширина стола , мм 280
- Ширина стола , мм
- Ход по оси Y , мм 280
- Ход по оси Z , мм 320
-
Точность
- Точность повтора , мм 0.005
-
Управление и индикация
- ЧПУ LNC M 600
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 1000 - 36000
-
Шпиндель II
- Диапазон частоты вращения шпинделя , об/мин 1000 - 24000
- Зажим шпинделя Sp.1 / ER11| Sp.2 / ER20
- Мощность двигателя , кВт 2.2
Важные особенности
- Частота вращения шпинделя до 36.000 об/мин
- Минимальное время обработки за счёт работы 2-х фрезерных шпинделей - черновая и чистовая обработка выполняются при одном закреплении
- Высококачественная обработка при высокой экономичности
- Хорошо подходит для обработки изогнутых контуров и выемок, а так же для гравировальных работ
- Оптимальная обработка контуров за счёт вращения на 200° по координате A и 360° по координате C
- Высококачественные комплектующие такие как - ШВП фирмы STAR, - сервоприводы фирмы Mitsubishi - подшипники фирмы NSK обеспечивают длительный срок эксплуатации станка и
- Полное ограждение рабочей зоны
Описание
LNC M 600
- ЧПУ базированное на системе DOS
- 8,4" ЖК (LCD) плоский дисплей
- 64 MByte SDRAM
- Функция маховичка
- Интерфейс RS 232
- Функция Ethernet
- Интернет
- CF-карта как носитель информации
- Самотестирующийся дисплей
- Программирование при помощи G и M-кодов
- Макросы заказчика для создания циклов обработки соответствующие их требованиям
- Фрезерные стандартные циклы
- Программа моделирования
- Look ahead (предварительный просмотр программы делает возможным достич высокую скорость обработки)
- DNC-функция (работа программы через RS 232 интерфейс)
Стандартная комплектация
ЧПУ на базе ПК LNC M 600, зажимные цанги ER-11, ER-20 / Ø1-Ø10, электронный маховик, СОЖ, полное ограждение рабочей зоны, освещение рабочей зоны, ножки станка, инструмент для обслуживания, руководство по программированию и эксплуатации
