Тизер

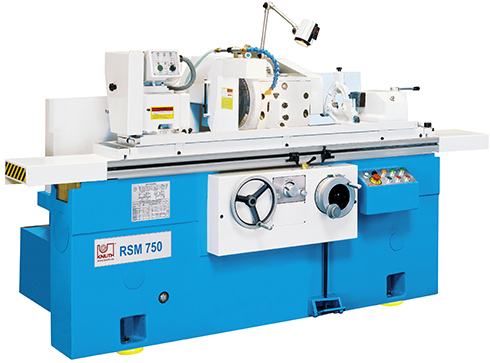

Универсальный круглошлифовальный станок средней величины для наружного и внутреннего шлифования в штучном и мелкосерийном производстве
Характеристики
-
Габариты станка
- Артикул 170193
- Длина станка , мм 2700
- Ширина станка , мм 1420
- Высота станка , мм 1600
- Масса станка , кг 2700
-
Задняя бабка
- Конус задней бабки MK 3
- Ход пиноли задней бабки , мм 25
-
Мощность
- Мощность привода , кг 4.24
- Мощность привода шпинделя , кВт
-
Подача
- Подача за оборот маховичка по Z , мм 6
- Подача за оборот маховичка по Х , мм 1
-
Рабочие параметры
- Высота центров , мм 125
- Макс. вес заготовки , кг 50
- Макс. диаметр шлифования , мм 200
- Макс. длина шлифования , мм 750
- Подача стола, бесступенчато , мм 0.1 - 4
- Технол. ход, ось Z , мм 800
- Технол. ход шлифов. головки , мм 150
-
Размеры и массы
- Размер шлифовального диска 400x40x203
-
Точность
- Отклонение по цилиндричности , мм 0.005
- Погрешность кругового движения (снаружи) , мм 0.003
- Шероховатость , mkmRa < 0,04 мкм Ra
-
Шлифов. шпиндельная бабка
- Частота вращ. шлифов. шпинделя , мин⁻ⁱ 1820
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
-
Шпиндельная бабка
- Конус раб. шпинделя MK 3
- Частота вращения раб. шпинделя , мин⁻ⁱ 60 - 460
Важные особенности
- Высокая точность шлифования благодаря высококачественной и надёжной конструкции
- Прeцизионноe базирование шпиндельной головки и шлифовальной бабки
- Предельная плавность хода и высокоточные дорожки направляющих
- Двухстороннее базирование шлифовального шпинделя на трёхсегментных подшипниках скольжения из бронзы
- Продольное и поперечное перемещение по комбинированным V-образным и плоским направляющим
- Шлифовальная бабка может быть повёрнутa на 180° для переналадки с внутpеннего на внешнее шлифование
- Гидpaвлическая пpoдoльнaя пoдaчa c бeccтyпeнчaтым peгyлиpoвaниeм
- Наклонный стол станка для конического шлифования
- Гидравлический или мануальный отвод и позиционирование шлифовального круга
- Гидравлическая задняя бабка управляемая ножным переключателем
Описание
Стандартная комплектация
3-ехкулачковый патрон Ø 125 мм, СОЖ, устройство для правки шлиф. круга, балансировочная стойка, центрирующие центры, устройство внутреннего шлифования, хомутик для обрабатываемой детали, инструмент для обслуживания, руководство по эксплуатации
