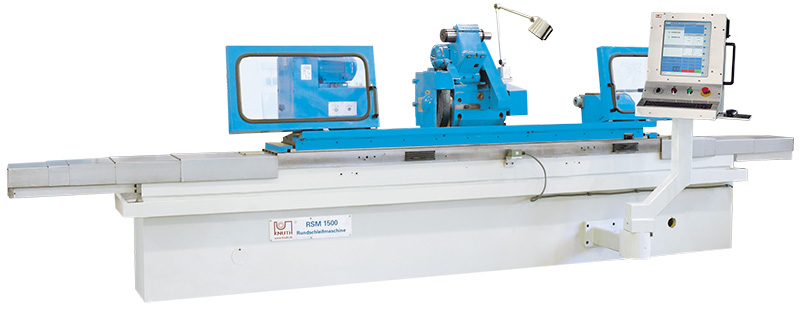

Высокоточные станки для внутренней и наружней обработки циллиндрических деталей
Достигается высокая точность шлифования, при обработки внутренних и наружних поверхностей, благодаря высокотехнологичному управлению
Характеристики
-
Габариты станка
- Артикул 100141
- Длина станка , мм 4220
- Ширина станка , мм 2000
- Высота станка , мм 2050
- Масса станка , кг 6100
-
Задняя бабка
- Конус задней бабки MK 2
-
Мощность
- Мощность двигателя внутр. шлифования , кВт 1.1
- Мощность двигателя наружного шлиф. , кВт 5.5
- Мощность двигателя привода, ось X , кВт 1.8
- Мощность двигателя привода, ось Z , кВт 2.9
- Мощность привода шпинделя , кВт 1.5
- Общая потребляемая мощность , кВт 15
-
Рабочие параметры
- Высота центров , мм 180
- Глубина внутр. шлифования , мм 125
- Диаметр внутр. шлифования , мм 30 - 100
- Диаметр заготовки (макс.) , мм 320
- Диапазон поворота стола право/лево , ° 6 - 3 °
- Макс. вес заготовки , кг 150
- Макс. диаметр шлифования , мм
- Макс. длина обработки , мм 1500
- Макс. длина шлифования , мм 1500
- Подача стола, бесступенчато , мм 0.1 - 5
- Расстояние между центрами , мм 1500
- Технол. ход, ось X , мм 200
- Технол. ход, ось Z , мм 1700
- Ход верхних салазок (макс.) , мм 200
-
Размеры и массы
- Размер шлифовального диска 400x50x203
-
Шлифов. шпиндельная бабка
- Диапазон поворота шлифов. шпиндельной бабки (пр./л) , ° 30
- Частота вращ. внутр. шлифов. шпинделя , мин⁻ⁱ 10000
- Частота вращ. шлифов. шпинделя , мин⁻ⁱ 1670
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
-
Шпиндельная бабка
- Конус раб. шпинделя MK 4
- Конус шпинделя обрабатываемой детали MK 4 / MT 4
- Частота вращения раб. шпинделя, бесступенч. , мин⁻ⁱ 25 - 220
Важные особенности
- Выcoкoe кaчecтвo oбpaбoтки и многофункциональность единичного и серийного производства
- Простое управление благодаря использованию шлифовальных циклов с графической поддержкой
- Устройство внутреннего шлифования в серийной комплектации
- Отличные результаты обработки - гибкий и солидный станок для единичного и серийного производства
- KNUTH GPlus 450 для круглошлифовальных станков - прост в управлении, сокращает затраты времени на оснастку
- Быстрое и простое программирование благодаря легко редактируемым циклам обработки
- Надежная и солидная станина с широкими плоскими и V-образными направляющими гарантирует работу с незначительным уровнем вибраций, что положительно сказывается на результатах обработки
- Точно отшлифованные и качественно обработанные направляющие имеющие покрытие Turcite B, предотвращающее проскальзывание и скачкообразное движение ( Stick-Slip-Effekt) при медленном ходе, гарантируют равномерный ход и высокую точность
- Привод осей происходит через сервопривод на точных ШВП
- Высокая точность позиционирования и повторения за счет большеразмерных прецизионных ШВП
- Стабильная передняя бабка с точно установленным шпинделем, конус зажима МК 4, может быть оснащен 3-кулачковым патроном Ø 200 мм (в стандартной комплектации)
- Стабильная шлифoвaльная шпиндeльная бaбка укомплектована шлифовальным шпинделем большого размера
- Высокоточная гидродинамическая система крепления шлифовального шпинделя гарантирует оптимальные результаты обработки
- В стандартной комплектации имеются открытый и закрытый люнеты, позволяющие обработку длинных заготовок
- Стандартная комплектация устройством внутреннего шлифования
- Мощная СОЖ оснащена фильтром и магнитным отделителем
- Устройства для правки шлиф. круга на рабочем шпинделе и задней бабке сокращают время на оснастку
- Система централизованной смазки упрощает техобслуживание станка
Описание
Стандартная комплектация
ЧПУ GPlus 450, устройство внутреннего шлифования, инструмент для правки шлифовального круга, 3-ехкулачковый патрон Ø 200 мм, открытый люнет, закрытый люнет, балансировочная стойка шлифовального круга, балансировочная оправка 80 мм, центрирующий центр МК 4, шлифовальный круг для грубой обработки, шлифовальный круг для чистовой обработки, оправка внутреннего шлифования, крепежные болты, СОЖ с магнитным фильтром, инструмент для обслуживания, руководство по программированию, руководство по эксплуатации
