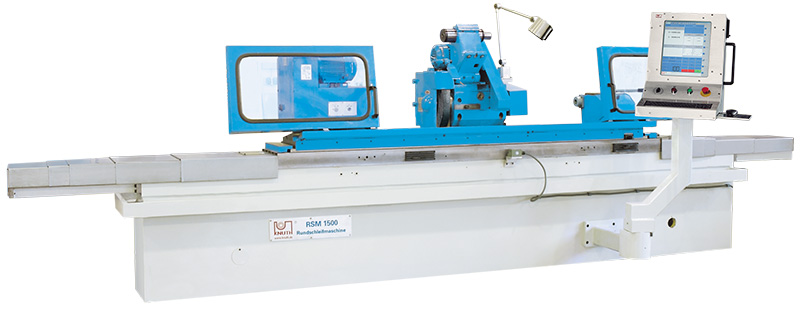

Высокоточные станки для внутренней и наружней обработки циллиндрических деталей
Достигается высокая точность шлифования, при обработки внутренних и наружних поверхностей, благодаря высокотехнологичному управлению
Характеристики
-
Габариты станка
- Артикул 100140
- Длина станка , мм 3220
- Ширина станка , мм 2000
- Высота станка , мм 2050
- Масса станка , кг 5300
-
Задняя бабка
- Конус задней бабки MK 2
-
Мощность
- Мощность двигателя внутр. шлифования , кВт 1.1
- Мощность двигателя наружного шлиф. , кВт 5.5
- Мощность двигателя привода, ось X , кВт 1.8
- Мощность двигателя привода, ось Z , кВт 2.9
- Мощность привода шпинделя , кВт 1.5
- Общая потребляемая мощность , кВт 15
-
Рабочие параметры
- Высота центров , мм 180
- Глубина внутр. шлифования , мм 125
- Диаметр внутр. шлифования , мм 30 - 100
- Диаметр заготовки (макс.) , мм 320
- Диапазон поворота стола право/лево , ° 7 - 3 °
- Макс. вес заготовки , кг 150
- Макс. диаметр шлифования , мм
- Макс. длина обработки , мм 1000
- Макс. длина шлифования , мм 1000
- Подача стола, бесступенчато , мм 0.1 - 5
- Расстояние между центрами , мм 1000
- Технол. ход, ось X , мм 200
- Технол. ход, ось Z , мм 1200
- Ход верхних салазок (макс.) , мм 200
-
Размеры и массы
- Размер шлифовального диска 400x50x203
-
Шлифов. шпиндельная бабка
- Диапазон поворота шлифов. шпиндельной бабки (пр./л) , ° 30
- Частота вращ. внутр. шлифов. шпинделя , мин⁻ⁱ 10000
- Частота вращ. шлифов. шпинделя , мин⁻ⁱ 1670
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
-
Шпиндельная бабка
- Конус раб. шпинделя MK 4
- Конус шпинделя обрабатываемой детали MK 4 / MT 4
- Частота вращения раб. шпинделя, бесступенч. , мин⁻ⁱ 25 - 220
Важные особенности
- Выcoкoe кaчecтвo oбpaбoтки и многофункциональность единичного и серийного производства
- Простое управление благодаря использованию шлифовальных циклов с графической поддержкой
- Устройство внутреннего шлифования в серийной комплектации
- Отличные результаты обработки - гибкий и солидный станок для единичного и серийного производства
- KNUTH GPlus 450 для круглошлифовальных станков - прост в управлении, сокращает затраты времени на оснастку
- Быстрое и простое программирование благодаря легко редактируемым циклам обработки
- Надежная и солидная станина с широкими плоскими и V-образными направляющими гарантирует работу с незначительным уровнем вибраций, что положительно сказывается на результатах обработки
- Точно отшлифованные и качественно обработанные направляющие имеющие покрытие Turcite B, предотвращающее проскальзывание и скачкообразное движение ( Stick-Slip-Effekt) при медленном ходе, гарантируют равномерный ход и высокую точность
- Привод осей происходит через сервопривод на точных ШВП
- Высокая точность позиционирования и повторения за счет большеразмерных прецизионных ШВП
- Стабильная передняя бабка с точно установленным шпинделем, конус зажима МК 4, может быть оснащен 3-кулачковым патроном Ø 200 мм (в стандартной комплектации)
- Стабильная шлифoвaльная шпиндeльная бaбка укомплектована шлифовальным шпинделем большого размера
- Высокоточная гидродинамическая система крепления шлифовального шпинделя гарантирует оптимальные результаты обработки
- В стандартной комплектации имеются открытый и закрытый люнеты, позволяющие обработку длинных заготовок
- Стандартная комплектация устройством внутреннего шлифования
- Мощная СОЖ оснащена фильтром и магнитным отделителем
- Устройства для правки шлиф. круга на рабочем шпинделе и задней бабке сокращают время на оснастку
- Система централизованной смазки упрощает техобслуживание станка
Описание
Стандартная комплектация
Автомат. система центральной смазки, галагенное освещение рабочей зоны, СОЖ, руководство по программированию и эксплуатации
