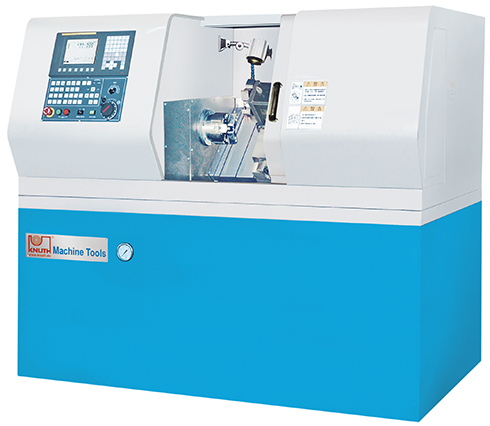

Компактный токарный автомат с наклонной станиной для серийного производства мелких деталей с высокой точностью
Характеристики
-
Габариты станка
- Артикул 180600
- Длина станка , мм 1620
- Ширина станка , мм 1090
- Высота станка , мм 1450
- Масса станка , кг 1200
-
Инструментальный магазин
- Емкость инструментального магазина , шт 6
- Размер хвостовика зажима инструмента , мм 16х16 мм
- Тип сменщика инструмента Revolver
-
Мощность
- Мощность двигателя , кВт 2.2
- Мощность привода шпинделя , кВт 2.2
-
Подача
- Рабочая подача по оси Y 1500
- Рабочая подача по оси Х 1500
- Ускоренный ход по X , м/мин 8000
- Ускоренный ход по Z , м/мин 10000
-
Рабочие параметры
- Макс. диаметр обработки , мм 130
- Макс. диаметр точения над станиной , мм 250
- Макс. диаметр точения над суппортом , мм 130
- Макс. диаметр шлифования , мм
- Ход по оси X , мм 130
- Ход по оси Z , мм 175
-
Точность
- Точность повтора , мм 0.01
- Точность позиционирования , мм 0.02
-
Управление и индикация
- ЧПУ Fanuc 0i-TD
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 200 - 4500
- Зажим шпинделя A2-4
Важные особенности
- Двигатель гл. шпинделя мощностью 2,2 кВт с большим диапазоном частоты вращения (~ 4500 об/мин)
- Высокая жесткость станка при высокой точности обработки обеспечивается прямоугольными направляющими
- Рабочая зона с наклонной станиной, надежной защитой от летящей стружки и большим окном в двери из безопасного стекла
- Современное ЧПУ с удобной панелью управления Fanuc 0i-Mate с Manual Guide 0i
- 6-позиционный револьверный магазин сокращает время для оснастки
- Гидравл. зажимной патрон 125 мм
- Минимальные затраты на техобслуживание благодаря автоматической системе центральной смазки
Описание
Fanuc 0i-TD mit Manual Guide 0i
Специальное исполнение с высокой продуктивностью
- программирование контуров
- простое создание сложных геометрических переходов контуров
- расширенный набор стандартных циклов с графической поддержкой
- вспомогательные кодовые команды G- и M
- автом. ассистент подсказывающий ISO коды
- Возможность программирования в DIN / ISO форматах
- графическое симулирование обеспечивает надежный контроль за программой
- совместим с имеющимися Fanuc программами
Большое колличество основных функций обеспечивают высокую продуктивность
- Порт для карты памяти, расширение памяти для программ
- Нано интерполяция
- Цифровая система осевых сервоприводов
- Оптимальная свобода М-макросов
- Оптимальные выходы реле
- Пaмять oбъeмoм 512 КБ для сохранения программы / пакет В
- Интерфейс RS 232
- Многоязычное управление
- Удобный в работе графический индикатор для визуального контроля работы программы
- Подробная функция помощи и архив сигналов тревоги и управления
- 64 парных инструментов для правки
- Управление временем простоя инструмента: Инструменты можно разделить на группы. Время простоя и номера инструментов каждой группы сохраненные в памяти программы выводятся в виде наглядной таблицы
- Константная скорость резки
- Время процесса и счетчик деталей
Стандартная комплектация
ЧПУ Fanuc 0i-TD с Manual Guide 0i, 6-поз. инструментальный револьвер, гидравл. 3-ехкулачковый патрон Ø 125 мм, централизованная смазка, поддон для стружки, руководство по программированию и эксплуатации
