Тизер

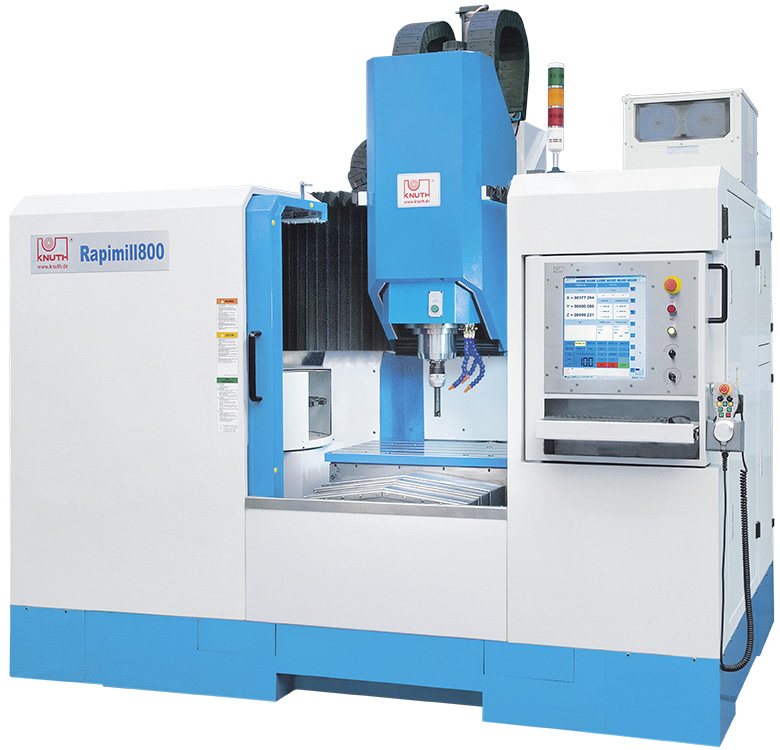

Закрытая рабочая зона и жёсткая портальная конструкция обеспечивает высочайшую точность и эффективности в инструментальном производстве

Характеристики

  • Верт. фрезерная головка

    • Вращ. момент шпинделя (верт.) , Н*м
    • Вылет , мм
    • Зажим шпинделя (вертик.)
    • Расстояние торец шпинделя/стол , мм
    • Технол. ход, ось Y , мм
    • Технол. ход, ось Z , мм
    • Технол. ход, ось Х , мм

  • Габариты станка

    • Артикул 170130
    • Длина станка , мм 2680
    • Ширина станка , мм 1940
    • Высота станка , мм 2800
    • Масса станка , кг 6500

  • Гориз. фрезерная головка

    • Вращ. момент шпинделя (гориз.) , Н*м
    • Диапазон частоты вращения шпинделя (гориз.) , об/мин
    • Допуст. нагрузка стола , кг
    • Зажим шпинделя (гориз.) , об/мин
    • Макс. расстояние торец шпинделя/стол , мм
    • Размеры стола , мм
    • Расстояние центр шпинделя/стол , мм
    • Технол. ход, ось Y , мм
    • Технол. ход, ось Z , мм
    • Технол. ход, ось Х , мм
    • Т-образные пазы (число х ширина х расстояние) , мм
    • Частота вращения шпинделя (гориз.) , об/мин

  • Инструментальный магазин

    • Время смены инструмента , с
    • Время смены инструмента, зажим/зажим , с
    • Время смены инструмента, инструм./инструм. , с
    • Выбор инструмента
    • Емкость инструментального магазина , шт
    • Макс. вес инструмента , кг
    • Макс. длина инструмента , мм
    • Макс. размер инструмента ØхД , мм
    • Тип сменщика инструмента
    • Число позиций инструментов (верт./гориз.) , шт

  • Мощность

    • Мощность двигателя Z , кВт
    • Мощность двигателя насоса СОЖ , кВт
    • Мощность двигателя, ось Y , кВт 4.4
    • Мощность двигателя, ось Y/Z , кВт
    • Мощность двигателя, ось Z , кВт 4.4
    • Мощность двигателя, ось Х , кВт 4.4
    • Мощность двигателя привода, ось Z/Y , кВт
    • Мощность привода шпинделя , кВт 11
    • Необходимое давление воздуха , бар
    • Общая потребляемая мощность , кВт

  • Поворотный стол

    • Высота , мм
    • Деление , °
    • Диаметр , мм
    • Макс. вес заготовки , кг
    • Т-образные пазы, число
    • Т-образные пазы, ширина , мм
    • Точность повтора , +/-
    • Точность позиционирования , мм
    • Частота вращения , об/мин

  • Подача

    • Рабочая подача по оси Y 12000
    • Рабочая подача по оси Z , мм/мин 1 - 12000
    • Рабочая подача по оси Х 12000
    • Ускоренный ход Y , мм/мин 36000
    • Ускоренный ход по X , м/мин 36000
    • Ускоренный ход по Z , м/мин 36000

  • Рабочие параметры

    • Вылет , мм 555
    • Высота стола , мм
    • Длина стола , мм 800
    • Макс. допуст. нагрузка стола , кг 500
    • Мощность вертикального фрезерования , мм
    • Расстояние торец шпинделя/стол , мм 150 - 560
    • Расстояние торец шпинделя/стол , мм
    • Т-образные пазы, расстояние , мм 100
    • Т-образные пазы,число , шт 5
    • Т-образные пазы, ширина , мм 18
    • Ход по оси X , мм 700
    • Ширина стола , мм
    • Ход по оси Y , мм 510
    • Ход по оси Z , мм 410

  • Размеры и массы

    • Объем емкости охлаждающей жидкости , л 250

  • Точность

    • Повторения по оси Y , мм
    • Повторения по оси Z , мм
    • Повторения по оси Х , мм
    • Точности позиционирования, (1) , мм
    • Точность повтора , мм 0.002
    • Точность повтора, (1) , мм
    • Точность позиционирования, ось X , мм
    • Точность позиционирования, ось Y , мм
    • Точность позиционирования, ось Z , мм

  • Управление и индикация

    • ЧПУ

  • Характеристики режущей головки

    • Точность позиционирования , мм 0.003

  • Шпиндель

    • Вылет шпинделя , мм
    • Диаметр отверстия шпинделя , мм
    • Диапазон частоты вращения шпинделя , об/мин
    • Зажим шпинделя BT 40
    • Оправка хвостовика

Важные особенности

  • ЧПУ GPlus
  • Частота вращения шпинделя до 15.000 об/мин
  • Ускоренный ход до 36 м/мин
  • Ускорение до 1 G

Особые характеристики конструкции:

  • Специальная, особо жёсткая конструкция станины
  • Надежный рабочий стол перемещаемый по всей длине хода
  • высококачественные линейные Направляющие по всем координатам, обеспечивающие весьма высокие скорости хода (ускоренный ход до 36 м/мин), высокая максимальная нагрузка на раб. стол (макс. 500 кг) гарантируют высокую точность при высоких нагрузках
  • Динамичность используемых приводов, ускорения до 1G, высокие скорости подач и частоты вращения шпинделя значительно повышают производительность станка
  • Мощный шпиндельный узел, оснащённый эффективной системой охлаждения обеспечивающей стабильную точность при непрерывной работе, имеет частоты вращения до 15.000 об/мин
  • ЧПУ GPlus 450 - мощное, ориентированное на пользователя, с возможностью подключению к сети - позволяет оптимально использовать отличные качества станка

Стандартная комплектация

ЧПУ GPlus 450, 16-поз. инструментальный магазин , охлаждение шпинделя, СОЖ, устройство продува шпинделя, централизованная смазка, ножки станка, руководство по программированию и эксплуатации

Опциональная комплектация
