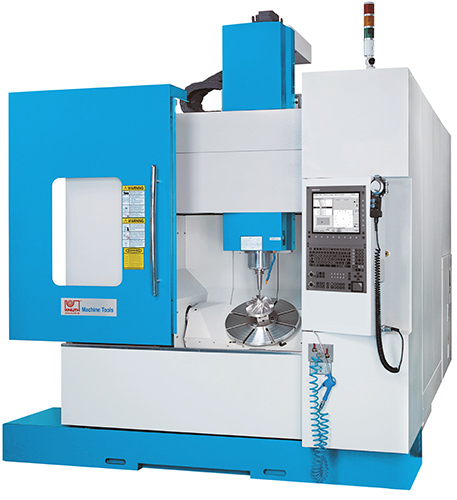

Cтабильная конструкция, высокодинамичный привод и отличное ЧПУ для решения сложных задач в области инструменто-, формо- и станкостроении
Характеристики
-
Габариты станка
- Артикул 181048
- Длина станка , мм 3800
- Ширина станка , мм 2550
- Высота станка , мм 3200
- Масса станка , кг 12500
-
Инструментальный магазин
- Время смены инструмента, зажим/зажим , с 7
- Время смены инструмента, инструм./инструм. , с 5
- Емкость инструментального магазина , шт 30
- Макс. вес инструмента , кг 8
- Макс. размер инструмента ØхД , мм 110x250
-
Мощность
- Мощность двигателя, ось Y , кВт 4.87
- Мощность двигателя, ось Z , кВт 4.87
- Мощность двигателя, ось Х , кВт 3.3
- Мощность привода шпинделя , кВт 11
- Общая потребляемая мощность , кВт 33.2
-
Подача
- Рабочая подача по оси Y 10000
- Рабочая подача по оси Х 10000
- Ускоренный ход Y , мм/мин 36000
- Ускоренный ход по X , м/мин 36000
- Ускоренный ход по Z , м/мин 36000
-
Рабочие параметры
- Диаметр поворотного стола , мм 500
- Длина стола , мм 500
- Допуст. нагрузка стола по вертик. , кг 250
- Допуст. нагрузка стола по гориз. , кг 200
- Расстояние торец шпинделя/стол , мм 90 - 610
- Т-образные пазы,число , шт 8
- Т-образные пазы, ширина , мм 14
- Ход по оси X , мм 800
- Ширина стола , мм 500
- Ход по оси Y , мм 600
- Ход по оси Z , мм 520
-
Точность
- Точность повтора, (1) , мм ± 0,003 мм / ± 0,00012"
- Точность позиционирования Select , мм ± 0,005 мм / ± 0,0002"
-
Управление и индикация
- ЧПУ Heidenhain iTNC 530
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя BT 40
Важные особенности
- Жёсткая конструкция
- Компактное поворотно-наклонное устройство дает множество преимуществ при обработки
- Диаметр стола 500 мм
- Ось А (диапазон поворота) 120° до -30°, ось C 360°
- Главный шпиндель с прямой передачей и мощностью 11 кВт
- 30-позиц. сменщик инструмента
- Станина изготовленная из механитного сплава характеризуется высокой стабильностью и устойчивостью к скручиванию за счет следующих качеств конструкции: - поворотный стол встроен в массивный портал с широкими направляющими колоннами - компактная поперечная траверса подвижная по оси Y и стабильная вертикальная головка по осям X, Z - особенность конструкции не требующей противовес, характерным качеством которой является повышение динамики, точность осей, и работы привода - стабильные stick-slip-freie линейные направляющие по всем осям - высокоточные, предварительно установленные ШВП с двойным пазом и прямым приводом от серводвигателей
- Большой диапазон поворота: ось А 120° до -30°, ось C 360°
- Еще одно преимущество станка -это главный шпиндель с прямым приводом с интегрированной масленной охлаждающей циркуляцией без приводного ремня, что соответственно сокращает уровень нагрева, вибраций и шума, и гарантирует лучшие результаты обработки
- Надежный 8-позиц. сменщик инструмента
- Производительное управление направляющими Heidenhain iTNC 530 для 5-координатной и наклонно-поворотной обработки, обеспечивает простое производство 3D обработки, программирование процесса происходит непосредственно на станке
- Cиcтeмa пpoдyвки шпиндeля защищает зажим инструмента от попадания стружки при смене инструмента
- Транспортер для стружки, входящий в стандартную комплектацию, уменьшает затраты времени на оснастку
- Система автоматич. центральной смазки упрощает техобслуживание
- Современной конструкции кабинетная защита станка с легким доступом к рабочей зоне через раздвижную дверь
Стандартная комплектация
ЧПУ Heidenhain iTNC 530, устройство очистки шпинделя высокого давления, система подачи воздуха, 30-поз. инструментальный магазин, телескопический защитный кожух осей, устройство выключения М30, стружкотранспортёр элеваторного типа, електр. маховичек НR-410, система масленного охлаждения шпинделя, СОЖ, сигнальная лампа, СОЖ, автомат. система центральной смазки, галагенное освещение рабочей зоны, крепежные болты и установочные пластинки, инструмент для обслуживания, устройство защиты соответствующее СЕ (европейским стандартам), руководство по программированию и эксплуатации
Опциональная комплектация
- Охлаждение шпинделя (насос - 20 Бар)
- Устройство автомат. измерения инструмента
- Устройство измерения инструмента
- Охлаждение распределительного шкафа
- Система очистки масла
