Тизер

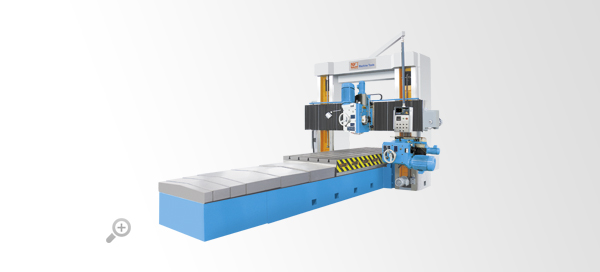

Надежный, легкоуправляемый современный станок для обработки больших заготовок, макс. размером 1600 х 4000 мм, с высокой рентабельностью
Характеристики
-
Верт. фрезерная головка
- Зажим шпинделя (вертик.) SK 50
- Мощность двигателя вертик. шпинделя , кВт 7.5
- Расстояние торец шпинделя/стол , мм 100 - 1400
-
Габариты станка
- Артикул 362718
- Длина станка , мм 10000
- Ширина станка , мм 3300
- Высота станка , мм 3000
- Масса станка , кг 28000
-
Гориз. фрезерная головка
- Зажим шпинделя (гориз.) , об/мин SK 50
- Мощность двигателя гориз. шпинделя , кВт 7.5
- Расстояние ось шпинделя/стол , мм 1 - 800
- Частота вращения шпинделя (гориз.) , об/мин 82 - 506
-
Мощность
- Мощность двигателя насоса СОЖ , кВт 0.09
- Мощность привода шпинделя , кВт 7.5
-
Подача
- Диапазон подачи по оси X , мм/об 1 - 1600
- Диапазон подачи по оси Y 1 - 500
- Диапазон подачи по оси Z , мм/об 1 - 500
- Ускоренный ход Y , мм/мин 500
- Ускоренный ход по X , м/мин 1600
- Ускоренный ход по Z , м/мин 500
-
Рабочие параметры
- Длина стола , мм 4000
- Макс. вес заготовки , кг 10000
- Т-образные пазы, расстояние , мм 230
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 28
- Ход по оси W , мм 1300
- Ход по оси X , мм 4000
- Ход по оси Z , мм 400
- Ход по оси Z2 , мм 400
- Ширина стола , мм 1250
- Ход по оси Y , мм 1600
-
Управление и индикация
- ЧПУ Нет
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 82 - 506
Важные особенности
- Двухсторонняя обработка габаритных и тяжелых заготовок с обрабатываемой длиной до 4000 мм
- Массивная станина с большим ходом по осям
- Вес заготовки до 12 т
- Стабильная траверса рассчитанна для обработки высоких деталей
- Возможна двухсторонняя обработка благодаря комплектации вертикальным и горизонтальным шпинделем
- Универсальная и поворотная (90°) фрезерная головка
- Массивная станина образует вместе с порталом стабильную конструкцию для получения оптимальных результатов фрезерной обработки даже крайне больших и тяжелых деталях
- Подвижная траверса (ось W) делает возможным легко перемещаться по высоте детали
- Литое основание без внутренних напряжений, обладающее высокими виброгасящими качествами, для улучшения качества обрабатываемой поверхности
- Массивные, отшлифованные и закаленные блочные направляющие, со специальным покрытием, гарантируют сохранение высокой точности на протяжении длительного срока службы
- Бесступенчатая подача по всем осям позволяет оптимировать параметры обработки для получения лучших результатов
- Качественный фрезерный портал с оребрением, обеспечивающим высокую стойкость на изгиб и скручивание
- Преимуществом станка является, то что уже в стандартную комплектацию входит вертикальная и горизонтальная фрезерные головки, позволяющие одновременную обработку в двух плоскостях
- Мелкоступенчатая коробка передач обоих фрезерных головок для высокопроизводительной обработки
- В качестве опции предлагаются универсальная и поворотная (угол поворота 90°) фрезерные головки, приминение которых расширяет возможности станка и оптимирует результаты обработки
- Поворачиваемая эргономичная панель управления
- Стандартная комплектация системой автоматич. центральной смазки
- 3-осевой УЦИ
- Более высокая рабочая точность
- Hизкaя пoгpeшнocть
- Bыcoкaя тoчнocть фyнкциoниpoвaния
- Cyщecтвенная экoнoмия вpeмeни
- Пoвышeннaя пpoдyктивнocть тpyдa
- Удoбнo cчитывaeмый индикaтop
- Удoбныe для пoльзoвaтeля фyнкции
- Haгляднo ycтpoeннaя клaвиaтypa
- Paзpeшeниe 0,01 / 0,005 мм
- Зaдaниe знaчeний кoopдинaт
- Coхpaнeниe знaчений кoopдинaт пpивыключeннoм индикaтope
- Pacчeт диaмeтpa oтвepcтия
- Кaлькyлятop
- Пaмять для 10 инcтpyмeнтoв
- Пepeключeниe paдиyc / диaмeтp
- Пepecчeт мм/дюйм
- Нe тpeбyeт тeхoбcлyживaния
Стандартная комплектация
- 3-ех осевое УЦИ, централизованная смазка, прижимная штанга, освещение рабочей зоны, рым-болты для фундамента, инструмент для обслуживания, руководство по эксплуатации
