Тизер

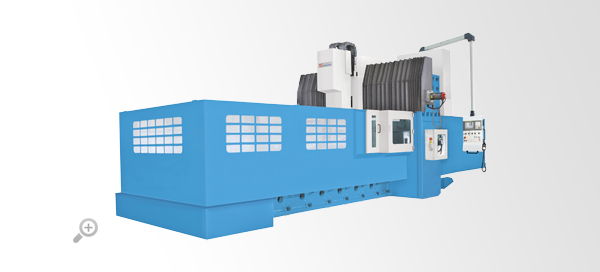

Портальный обрабатывающий центр с индивидуально подобранными опциями, ходом до 3200 мм и убедительным покозателем КПД. Стабильность, высокая продуктивность и точность даже при высоких нагрузках подстраиваемый для обработки крупных заготовок
Характеристики
-
Габариты станка
- Артикул 181096
- Длина станка , мм 9400
- Ширина станка , мм 6000
- Высота станка , мм 4700
- Масса станка , кг 51000
-
Инструментальный магазин
- Время смены инструмента , с 4
- Емкость инструментального магазина , шт 24
- Макс. вес инструмента , кг 28
- Макс. диаметр инструмента , мм 250
- Макс. длина инструмента , мм 400
-
Мощность
- Мощность двигателя Y , кВт 7
- Мощность двигателя Z , кВт 7
- Мощность двигателя, ось Х , кВт 6
- Мощность привода шпинделя , кВт 22
- Мощность привода шпинделя , кВт
-
Подача
- Диапазон подачи по оси X , мм/об 5 - 8000
- Диапазон подачи по оси Y 5 - 8000
- Диапазон подачи по оси Z , мм/об 5 - 8000
- Ускоренный ход Y , мм/мин 15000
- Ускоренный ход по X , м/мин 15000
- Ускоренный ход по Z , м/мин 12000
-
Рабочие параметры
- Длина стола , мм 3300
- Макс. вес заготовки , кг 20000
- Макс. расстояние ось шпинделя/стол , мм 300 - 1100
- Т-образные пазы, расстояние , мм 180
- Т-образные пазы,число , шт 13
- Т-образные пазы, ширина , мм 28
- Ход по оси X , мм 3200
- Ширина стола , мм 2200
- Ход по оси Y , мм 2800
- Ход по оси Z , мм 800
-
Точность
- Точность повторения , мм ± 0,003/300 mm / ± 0,00012"/12"
- Точность позиционирования Select , мм ± 0,005/300 mm / ± 0,002"/12"
-
Управление и индикация
- ЧПУ ЧПУ Fanuc 0i-MD с Manual Guide 0
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 1 - 6000
- Зажим шпинделя BT 50
- Макс. крутящий момент шпинделя , Н*м 560
Важные особенности
- Массивный, стационарно расположенный портал с широким проходом
- Производительный привод главного шпинделя с ZF-редуктором
- 24-позиц. сменщик инструмента с двойным захватом
- Макс. допустимая нагрузка стола 22 т
- Литая станина станка конструкции Box-in-Box, рабочий стол перемещаеый под порталом в направлении оси Х
- Все компоненты имеют оребрение и другие виброгасящие элементы, это позволяет сохранять высокую стабильность даже при обработки с максимальными показателями
- Добротные колонны портала соединены со специально усиленной стационарной поперечной траверсой
- Точнообработанные соединяющиеся поверхности для обеспечения безлюфтового соединения
- in der X-Achse werden 3 Linearführungen verwendet, die den Maschinentisch optimal unterstützen und hohe Tischlasten und Verfahrgeschwindigkeiten ermöglichen
- Высококачественная конструкция направляющих с крупными полозьями для стабильной и точной работы при большом вылете консоли
- Точное позиционирование по оси Z обеспечивает, расположенная по ней, компактная балансирующая система с напорным цилиндром наполненным азотом
- Главный шпиндель расположен на не большом расстоянии от направляющих поперечной траверсы с целью сохранения максимальной стабильности при работе
- Мощный двигатель главного шпинделя с ZF-редуктором передает на шпиндель высокий крутящий момент
- Блок маслянного охлаждения защищает от перегрева главный шпиндель и редуктор передач и сохраняет стабильным тепообмен
- Надежный зажим шпинделя MAS BT 50 для инструментов с большим диаметром хвоставика
- Быстросменный сменщик инструмента с двойным захватом повышает продуктивность станка
- ЧПУ Fanuc 0i-MD предлагает качественную основу для достижения высокой продуктивности
- Программное обеспечение Manual Guide с наглядной и понятной структурой оболочки управления - экономит затраты времени на программирование и, как следствие, снижает накладные расходы
- Cиcтeмa пpoдyвки шпиндeля предотвращает попадание стружки или грязи в зажим при смене инструмента
- Два спиральных стружкотранспортера и один с цепным устройством обеспечивают четкое и быстрое очищение рабочей зоны от стружки
- Полукабинетная защита выполняет функцию защиты от разбрызгивания и загрязнения, но не усложняет доступ к рабочей зоне станка
- Стандартная комплектация системой центральной смазки упрощает техобслуживание
- Большой набор стандатных и опциональных комплектующих, таких как поворотная головка или увеличение хода по оси Z, расширяют возможности станка и его применения
