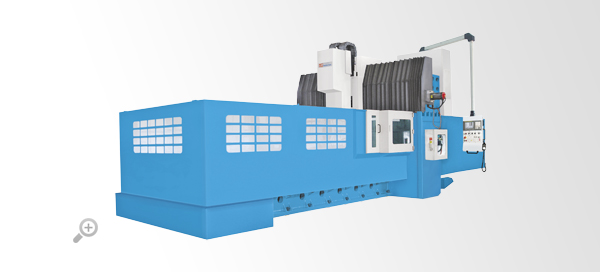

KNUTH PortalCenter 1822

Характеристики

• Габариты станка

  • Артикул 181090
  • Длина станка , мм 6400
  • Ширина станка , мм 4550
  • Высота станка , мм 4570
  • Масса станка , кг 24000

• Инструментальный магазин

  • Время смены инструмента , с 4
  • Емкость инструментального магазина , шт 24
  • Макс. вес инструмента , кг 20
  • Макс. диаметр инструмента , мм 250
  • Макс. длина инструмента , мм 400

• Мощность

  • Мощность двигателя Y , кВт 7
  • Мощность двигателя Z , кВт 7
  • Мощность двигателя, ось Х , кВт 7
  • Мощность привода шпинделя , кВт 18.5
  • Мощность привода шпинделя , кВт

• Подача

  • Диапазон подачи по оси X , мм/об 5 - 8000
  • Диапазон подачи по оси Y 5 - 8000
  • Диапазон подачи по оси Z , мм/об 5 - 8000
  • Ускоренный ход Y , мм/мин 15000
  • Ускоренный ход по X , м/мин 20000
  • Ускоренный ход по Z , м/мин 20000

• Рабочие параметры

  • Длина стола , мм 2300
  • Макс. вес заготовки , кг 12000
  • Макс. расстояние ось шпинделя/стол , мм 200 - 1000
  • Т-образные пазы, расстояние , мм 150
  • Т-образные пазы,число , шт 9
  • Т-образные пазы, ширина , мм 22
  • Ход по оси X , мм 2200
  • Ширина стола , мм 1500
  • Ход по оси Y , мм 1800
  • Ход по оси Z , мм 800

• Точность

  • Точность повторения , мм ± 0,003/300 mm / ± 0,00012"/12"
  • Точность позиционирования Select , мм ± 0,005/300 mm / ± 0,002"/12"

• Управление и индикация

  • ЧПУ ЧПУ Fanuc 0i-MD с Manual Guide 0

• Шпиндель

  • Диапазон частоты вращения шпинделя , об/мин 1 - 6000
  • Зажим шпинделя BT 50
  • Макс. крутящий момент шпинделя , Н*м 468
