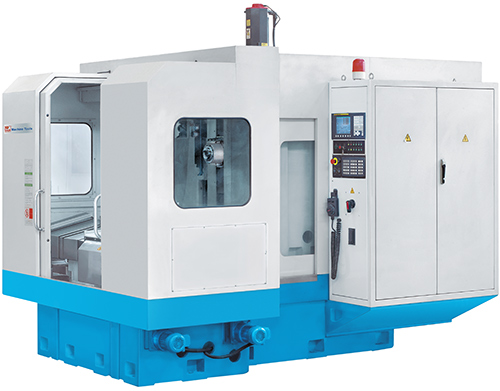

Высокопродуктивная 4-сторонняя обработка с управляемым индексирующим столом 500 x 500 мм
Характеристики
-
Габариты станка
- Артикул 170096
- Длина станка , мм 3350
- Ширина станка , мм 2400
- Высота станка , мм 2800
- Масса станка , кг 12000
-
Инструментальный магазин
- Время смены инструмента , с 2.5
- Емкость инструментального магазина , шт 30
- Макс. вес инструмента , кг 8
- Макс. длина инструмента , мм 320
-
Мощность
- Мощность двигателя, ось Y , кВт 6
- Мощность двигателя, ось Z , кВт 4
- Мощность двигателя, ось Х , кВт 3
- Мощность двигателя привода, ось B , кВт 1.6
- Мощность привода шпинделя , кВт 9
- Напряжение в сети , V 400
-
Подача
- Скорость подачи по оси Y , мм/мин 15000
- Скорость подачи по оси Z , мм/мин 15000
- Скорость подачи по оси Х , мм/мин 15000
- Ускоренный ход Y , мм/мин 24000
- Ускоренный ход по X , м/мин 24000
- Ускоренный ход по Z , м/мин 24000
- Ускоренный ход по оси В 10
-
Рабочие параметры
- Деление , ° 1
- Длина стола , мм 500
- Длина стола , мм
- Макс. допуст. нагрузка стола , кг 500
- Расстояние ось шпинделя/стол , мм 200 - 780
- Скорость поворота поворотного стола , об/мин 4
- Т-образные пазы, расстояние , мм 100
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 700
- Ширина стола , мм 500
- Ширина стола , мм
- Ход по оси Y , мм 580
- Ход по оси Z , мм 580
-
Точность
- Повторения по оси Y , мм 0.006
- Повторения по оси Z , мм 0.006
- Повторения по оси Х , мм 0.006
- Точность повтора, ось B 5
- Точность позиционирования, ось X , мм 0.01
- Точность позиционирования, ось Y , мм 0.01
- Точность позиционирования, ось Z , мм 0.01
-
Управление и индикация
- ЧПУ Fanuc 0i-Mate MD
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя BT 40
- Макс. вращ. момент гл. шпинделя , Н*м 210
Важные особенности
- 30-позиц. сменщик инструмента с двойным захватом обеспечивает высокую продуктивность
- Высококачественные линейные направляющие по всем осям
- Ускоренный хoд дo 24000 мм/мин
- Синхронно перемещаемый поворотный стол (4-ая ось), опционально
Описание
Стабильный, горизонтальный обрабатывающий центр с крестовой станиной, который характеризуется широким диапазоном приминения и превосходными результатами обработки
Чугунная стойкая к скручиванию, за счет сильного оребрения, станина станка
Рабочий стол расположен на массивной станине станка по всему ходу оси Х, и гарантирует достижения оптимальных результатов даже при обработки тяжелых заготовок
Высококачественные направляющие по всем осям
Входящий в стандартную комплектацию индексирующий стол, позволяет точное позиционирование заготовок для многосторонней обработки за один зажим и использование многостороннюю систему зажима
С оборудованием станка, управляемой от ЧПУ, поворотной осью (опция) открывается возможность синхронной обработки по 4-ем осям сложных деталей, напр. с винтовым контуром
Главный шпиндель оснащен высококачественными шпиндельными подшипниками и гарантирует точную обработку и спокойный ход длительное время
Предварительно установленные крупные ШВП с прямым приводом от серводвигателя гарантируют высокую точность и надежность
Телескопические кожухи надежно защищают направляющие
Два спиральных транспортера для стружки, расположенных с переди и с зади стола, отводят беззадержки стружку из рабочей области
Прост в техобслуживании благодаря серийной комплектации системой автоматической смазки
Cиcтeмa пpoдyвки шпиндeля предотвращает попадание стружки или грязи в зажим шпиндeля
