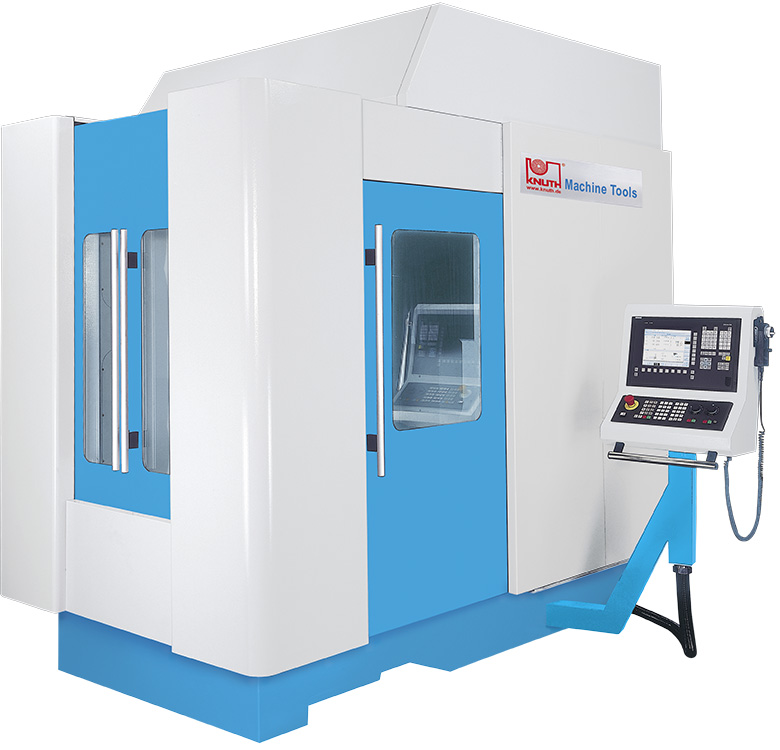

Особо стабильный портальный фрезерный центр с мощным шпинделем и высокоскоростной осевой подачей с повышенной рабочей точностью
Характеристики
-
Габариты станка
- Артикул 180134
- Длина станка , мм 3100
- Ширина станка , мм 2300
- Высота станка , мм 3000
- Масса станка , кг 11500
-
Инструментальный магазин
- Время смены инструмента, зажим/зажим , с 4
- Время смены инструмента, инструм./инструм. , с 0.3
- Емкость инструментального магазина , шт 20
- Макс. вес инструмента , кг 12
- Макс. размер инструмента ØхД , мм 50x250
- Тип сменщика инструмента Tellertyp / disk type
-
Мощность
- Мощность привода шпинделя , кВт 25
-
Подача
- Рабочая подача по оси Y 20000
- Рабочая подача по оси Z , мм/мин 1 - 20000
- Рабочая подача по оси Х 20000
- Ускоренный ход Y , мм/мин 36000
- Ускоренный ход по X , м/мин 36000
- Ускоренный ход по Z , м/мин 36000
-
Рабочие параметры
- Длина стола , мм 1200
- Макс. допуст. нагрузка стола , кг 1000
- Расстояние торец шпинделя/стол , мм 150 - 650
- Т-образные пазы, расстояние , мм 100
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 1100
- Ширина стола , мм
- Ширина стола , мм 600
- Ход по оси Y , мм 600
- Ход по оси Z , мм 500
-
Точность
- Точности позиционирования, (1) , мм ± 0,005/300 mm / ± 0,0002"/12"
- Точность повтора, (1) , мм ± 0,005 mm / ± 0,0002"
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя HSK-A63
Важные особенности
- 16.000 Об/мин
- 20-поз. инструментальный магазин тарельчатого типа, время смены инструм. 4 сек
- Скорость подачи до 36 м/мин
- Зажим - HSK-A63
- Двигатель гл. шпинделя 25 кВт
- Укомплектован системой автоматич. измерения инструмента
- Двигатель шпинделя с роликовыми подшипниками (Built-In-Spindle) гарантирует максимальную стабильность, осевую и радиальную жёсткость при высокоскоростной обработке
- Цельный мост и жёсткое основание из Mehanite-серого чугуна обеспечивают высокую геометрическую точность и динамику
- Система линейных роликовых направляющих по осям X, Y и Z
- Большеразмерные прецизионные ШВП связаны с двигателями приводов при помощи сцепления на прямую
- ШВП оборудована системой охлаждения с системой контроля, гарантирующей минимальные изменения температуры даже при высокой скорости подачи
- Большая рабочая зона гарантирует беcпрепятственную работу с заготовкой
Описание
Стандартная комплектация
ЧПУ Siemens 810 D power line, 20-поз. инструментальный магазин , охлаждаемые ШВП по 3-ем осям, система измерения инструментов, устройство продува шпинделя, теплообменник распределительного шкафа, транспортер для стружки, централизованная смазка, RS-232 интерфейс, инструмент для обслуживания, ножки станка и крепежные болты
