Тизер

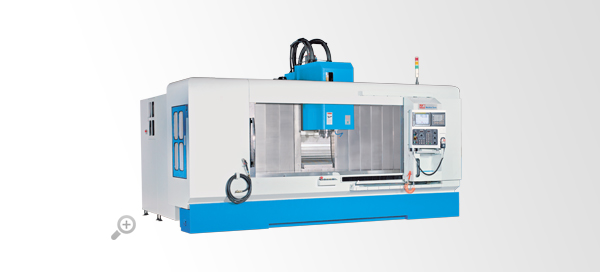

Высокодинамичный обрабатывающий центр с подвижной колонной предназначен для эффективной фрезерной обработки габаритных и тяжелых заготовок
Характеристики
-
Габариты станка
- Артикул 181046
- Длина станка , мм 4168
- Ширина станка , мм 6810
- Высота станка , мм 3000
- Масса станка , кг 17500
-
Инструментальный магазин
- Время смены инструмента, зажим/зажим , с 8
- Время смены инструмента, инструм./инструм. , с 1
- Емкость инструментального магазина , шт 24
- Макс. вес инструмента , кг 7
- Макс. размер инструмента ØхД , мм 76x300
-
Мощность
- Мощность двигателя, ось Y , кВт 4
- Мощность двигателя, ось Z , кВт 4
- Мощность двигателя, ось Х , кВт 7
- Мощность привода шпинделя , кВт 11
- Мощность привода шпинделя , кВт
-
Подача
- Рабочая подача по оси Y 10000
- Рабочая подача по оси Z , мм/мин 1 - 10000
- Рабочая подача по оси Х 10000
- Ускоренный ход Y , мм/мин 32000
- Ускоренный ход по X , м/мин 32000
- Ускоренный ход по Z , м/мин 32000
-
Рабочие параметры
- Длина стола , мм
- Длина стола , мм 3500
- Макс. допуст. нагрузка стола , кг 2500
- Расстояние торец шпинделя/стол , мм 120 - 740
- Т-образные пазы, расстояние , мм 125
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 3200
- Ширина стола , мм
- Ширина стола , мм 600
- Ход по оси Y , мм 720
- Ход по оси Z , мм 620
-
Точность
- Точность повтора , мм 0.002
- Точность позиционирования , мм 0.003
-
Управление и индикация
- ЧПУ Fanuc 0i-MD mit Manual Guide 0i
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя BT 40
- Макс. крутящий момент шпинделя , Н*м 95
Важные особенности
- Статический неподвижный рабочий стол
- Динамичная колонна перемещаемая по осям X, Y и Z
- Ускоренный хoд, дo 32000 мм/мин, не зависим от величины массы заготовок
- Надёжная тяжелая литая конструкция с жестко закрепленным рабочим столом
- Макс. вес заготовки 2500 кг
- 24-позиц. сменщик инструмента с 2-ым захватом обеспечивает высокоскоростную смену инструмента
Описание
- Благодаря тому, что станина станка не является сварной конструкцией, а изготовлена из закалённого механитного сплава GA-350-Guss, характерным ее свойством является высокая демпферная способность
- При создании конструкции использовалась передавая CAD техника, а показатели устойчивости и прочности были оптимизированы с помощью применения метода конечных элементов - МКЭ
- Длинный фрезерный стол с допустимой макс. нагрузкой 2500 кг позволяет как одновременное закрепление нескольких заготовок так и обработку заготовки повдоль стола
- Перемещаемая стойка по 3-ем осям оснащена точными и широкими линейными направляющими
- Главный шпиндель расположен на высокоточной керамической опоре, которая предварительно сбалансирована и имеет встроенное устройство масленного охлаждения
- Очень быстрая смена инструмента обеспечивается подвижным по оси Х сменщиком инструмента, не зависимо от положения подвижной колонны по отношению к рабочему столу
- Двигатель шпинделя дает возможным два режима работы: в диапазоне низких чисел оборотов при повышенном вращающем моменте, в диапазоне высоких чисел оборотов при минимальном уровне вибраций
- Предварительно установленные крупные ШВП с прямым приводом от серводвигателя гарантируют высокую точность и надежность
- большая раздвижная дверь и 2 боковых двери делают рабочую зону легкодоступной для оператора
- Станина станка оптимирована для хорошего отвода стружки, производительный транспортер для стружки в серийной комплектации
- Для охлаждения инструмента непосредственно вокруг пиноли установленно кольцо с 6-тью регулируемыми форсунками
- Система внутреннего охлаждения шпинделя с фильтрацией и давлением 15 бар, опция
- Пистолет с охлаждающей жидкостью или воздухом для продува легкодоступен и расположен рядом с дверью рабочей зоны
- прост в техобслуживании благодаря серийной комплектации системой автоматической смазки
- Cиcтeмa пpoдyвки шпиндeля предотвращает попадание стружки при смене инструмента
Стандартная комплектация
ЧПУ Fanuc 0i-MD с Manual Guide 0i, 24-поз. инструментальный магазин , нарезка резьбы без регулировочного патрона, охлаждение шпинделя, кабинетная защита, теплообменник распределительного шкафа, электронный маховик, автомат. система центральной смазки, освещение рабочей зоны, руководство по программированию и эксплуатации
Опциональная комплектация
Цепной стружкотранспортер с емкостью для стружки, инструментальный магазин с 32 инструментами, инструментальный магазин с 40 инструментами, абсолютная измерительная система с линейками Fagor, охлаждение шпинделя (15 бар), шпиндель с частотой вращ. 12000 об/мин с прямым приводом и двигателем Fanuc
