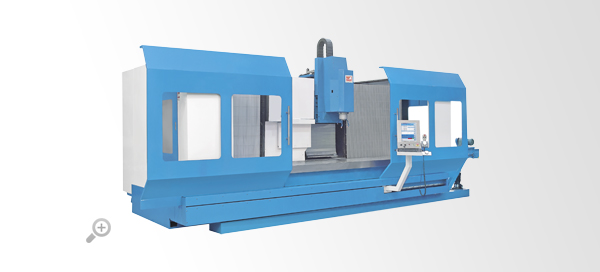

Высокодинамичный обрабатывающий центр с подвижной колонной и высокими техническими показателями
Характеристики
-
Габариты станка
- Артикул 170031
- Давление воздуха , бар 6
- Длина станка , мм 4200
- Объем емкости для воды , л 400
- Ширина станка , мм 3500
- Высота станка , мм 3200
- Масса станка , кг 9000
-
Инструментальный магазин
- Время смены инструмента, инструм./инструм. , с 2.5
- Емкость инструментального магазина , шт 24
- Макс. вес инструмента , кг 8
- Макс. длина инструмента , мм 300
- Макс. размер инструмента ØхД , мм 76/120
- Тип сменщика инструмента Doppelarmgreifer / dual-arm gripper
-
Мощность
- Мощность двигателя, ось Y , кВт 4.4
- Мощность двигателя, ось Z , кВт 5.5
- Мощность двигателя, ось Х , кВт 4.4
- Мощность привода шпинделя , кВт 11
- Мощность привода шпинделя , кВт
- Напряжение в сети , V 400
- Общая потребляемая мощность , кВт 35
-
Подача
- Рабочая подача по оси Y 30000
- Рабочая подача по оси Х 15000
- Ускоренный ход Y , мм/мин 15000
- Ускоренный ход по X , м/мин 30000
- Ускоренный ход по Z , м/мин 30000
-
Рабочие параметры
- Вылет , мм 570
- Длина стола , мм 2019
- Длина стола , мм
- Макс. допуст. нагрузка стола , кг 1200
- Расстояние торец шпинделя/стол , мм 100 - 600
- Т-образные пазы, расстояние , мм 125
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 1500
- Ширина стола , мм 650
- Ширина стола , мм
- Ход по оси Y , мм 600
- Ход по оси Z , мм 500
-
Точность
- Точность повтора , мм 0.01
- Точность позиционирования , мм 0.02
-
Управление и индикация
- ЧПУ GPlus 450 Fräsen
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя BT 40
- Макс. крутящий момент шпинделя , Н*м 97
Важные особенности
- Большой ход по осям 1500 x 600 x 500 мм
- Максимальный ускоренный ход 30 м/мин
- Частота вращения шпинделя 12.000 Об/мин
Описание
Конструкция подвижной колонны делает возможной высокодинамичную обработку с повышенной скоростью (до 30 м/мин) независимо от высокой массы заготовки Разделение сменщика инструмента и подвижной колонны уменьшает её вес и делает возможными большие ускорения Корпус станка стальной конструкции, показатели устойчивости и прочности которой были оптимизированы с помощью приминения метода конечных элементов - МКЭ Предварительно зажатый шариковый ходовой винт гарантирует высокую точность повтора (до 15 мкм) по всем осям Высокая устойчивость и точность на протяжении длительного времени обеспечиваются высококачественными линейными направляющими по всем осямй Производительный двигатель шпинделя с большим диапазоном скоростей черновой и чистовой обработки Преимущество станка - это его комплектация сенсорным экраном технологии Touchscreen с наглядным и интуитивным управлением
Стандартная комплектация
GPlus 450 - базированное на Windows ЧПУ для фрезерных станков
- Простое, ориетированное на пользователя управление позволяет достаточно быстро составлять программы
- 450 вычислит. блоков/сек, 200 вычислит. блоков функции LookAhead
- Жёсткий диск для программного обеспечения - 40ГБ
- Интуитивно программируемые, необходимые на практике, обрабатывающие циклы с большим количеством вспомогательных графиков в редакторе циклов
- 10/100 MBit Ethernet-разъем для проведения диагностики на расстоянии, USB разъем
- Нет необходимости в знании G-и M-кодов команд
- Программирование, для решения задач обработки, возможно непосредственно на ЧПУ или экстерн (CAD/CAM)
- 17“ цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления
- показания статуса дают оператору обзор о фактическом состоянии ЧПУ
- часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой
- редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение
- нет необходимости знания G- и M-кодов-команд или спец. языка программирования - опытный пользователь может так же DIN/ISO-программирование использовать
- Графическая симуляция с интегрированной функцией увеличения для деталированного просмотра непосредственно перед обработкой
- серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450
Опциональная комплектация
4-ая ось
