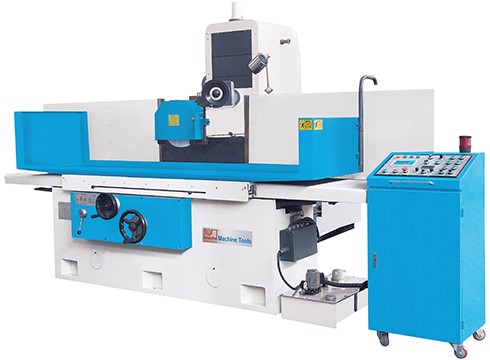

Тяжёлые плоскошлифовальные станки с SPS управлением фирмы Siemens
Характеристики
-
Габариты станка
- Артикул 122400
- Длина станка , мм 4700
- Ширина станка , мм 2200
- Высота станка , мм 2570
- Масса станка , кг 5500
-
Мощность
- Мощность двигателя , кВт 7.5
- Мощность двигателя гидравл. насоса , кВт 4
- Мощность привода шпинделя , кВт 7.5
- Общая потребляемая мощность , кВт 12
-
Подача
- Автомат. подача по оси Z , мм 0,005/0,01/0,015/0,02/0,03/0,04
- Диапазон автомат. подача по оси Y , мм 0.5 - 20
- Диапазон скорости подачи по оси X 5000 - 25000
- Скорость подачи по оси Y , мм/мин 1250
- Ускоренный ход по Z , м/мин 230
-
Рабочие параметры
- Деление шкалы, ось Y , мм 0.02
- Деление шкалы, ось Z , мм 0.002
- Длина стола , мм 500
- Макс. вес заготовки , кг 700
- Макс. диапазон шлифования , мм 1000х500
- Подача за оборот маховичка по Y , мм 5
- Подача за оборот маховичка по Z , мм/мин 0.5
- Т-образные пазы, расстояние , мм 160
- Т-образные пазы,число , шт 3
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 1200
- Ширина стола , мм 1000
- Ход по оси Y , мм 540
-
Размеры и массы
- Вес , кг 5500
- Размер шлифовального диска 355x50x127
-
Управление и индикация
- ЧПУ Siemens SPS
Важные особенности
- Программирование коорд. Y и Z при помощи SPS управления
- Привода по коорд. Y и Z оснащены высококачественными двигателями переменного тока
- Привод мощностью 7,5 кВт
- Шиндельный узел с шариковыми радиально-упорными опорами качения способен выдерживать высокие нагрузки
- Направляющие координат X и Y покрыты пластиком для снижения трения
- Автономно устанавливаемая гидравл. система с охлаждением
- Высокодинамичный гидравл. привод по координате X
- Комбинация плоской и V-обр. направляющей по координатам X и Y, прямоугольные направляющие по координате Z
- Высококачественные компоненты обеспечивают высочайшую точность обработки при непрерывной работе
Стандартная комплектация
Шлифовальный круг, охлаждение гидравлической системы, магнитная плита, фланец шлифовального круга, балансировочный вал, балансировочная стойка, защита от разбрызгивания, регулируемые ножки станка, инструмент для правки с алмазным покрытием, автомат. система центральной смазки, автомат. устройство размагничивания, инструмент для обслуживания, руководство по эксплуатации
