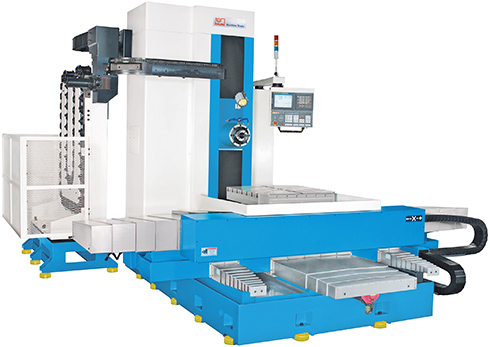

Тизер
Приемущества станка - 60 позиций в сменщике инструмента и возможность 4-х сторонней обработки больших и сложных заготовок
Характеристики
-
Габариты станка
- Артикул 181070
- Длина станка , мм 4900
- Ширина станка , мм 5100
- Высота станка , мм 3250
- Масса станка , кг 18000
-
Инструментальный магазин
- Время смены инструмента , с 13
- Выбор инструмента bidirektional / bi-directional
- Емкость инструментального магазина , шт 60
- Макс. вес инструмента , кг 25
- Макс. длина инструмента , мм 300
- Макс. размер инструмента ØхД , мм 125x400
-
Мощность
- Мощность двигателя, ось Y , кВт 7
- Мощность двигателя, ось Z , кВт 7
- Мощность двигателя, ось Х , кВт 7
- Мощность двигателя привода, ось B , кВт 4
- Мощность привода шпинделя , кВт 15
-
Подача
- Скорость подачи по оси Y , мм/мин 6000
- Скорость подачи по оси Z , мм/мин 6000
- Скорость подачи по оси Х , мм/мин 6000
- Ускоренный ход Y , мм/мин 12000
- Ускоренный ход по X , м/мин 15000
- Ускоренный ход по Z , м/мин 15000
-
Рабочие параметры
- Деление , ° 1
- Длина стола , мм
- Длина стола , мм 800
- Макс. допуст. нагрузка стола , кг 3000
- Скорость поворота поворотного стола , об/мин 4
- Т-образные пазы, расстояние , мм 145
- Т-образные пазы,число , шт 7
- Т-образные пазы, ширина , мм 22
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 2000
- Ширина стола , мм
- Ширина стола , мм 800
- Ход по оси Y , мм 1200
- Ход по оси Z , мм 1200
-
Управление и индикация
- ЧПУ Fanuc 18i-MB
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 30 - 3000
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя BT 50
- Зажим шпинделя BT 50
- Оправка хвостовика MAS-P50T-1
Важные особенности
- Тяжёлое основание станка одностоечной конструкции
- Число оборотов шпинделя 30 - 3000 мин-1
- 4-х полосные направляющие
- Высокоточный,проградуированный рабочий стол с приводом
- Мaкс. нагрузка стола - 3000 кг
- Главный шпиндель с 2-х ступенчатым программируемым включением зубчатого редуктора для высокомощной обработки резанием при заданном числе оборотов
- Мощный двигатель шпинделя на пост. токе 15 / 18,5 кВт
- Масленное охлаждение и температурный контроль гл. шпинделя гарантируют oптимальное функционирование при самых высоких требованиях
- Стандартное оснащение ограждением рабочей зоны
- Ускоренный ход до 15 м/мин
- Большой рабочий стол для заготовок до 3000 кг
- Высокомощный шпиндель с масленным охлаждением (до 3000 об/мин)
- Автоматический привод для мощной обработки резанием
Описание
Стандартная комплектация
ЧПУ Fanuc 18i-MB с Manual Guide 0i, главный шпиндель с масленным охлаждением, автомат. система центральной смазки, СОЖ, устройство продува шпинделя, теплообменник распределительного шкафа, спиральный транспортер для стружки, электронный маховик, освещение рабочей зоны, RS-232 интерфейс, инструмент для обслуживания, ножки станка и крепежные болты
