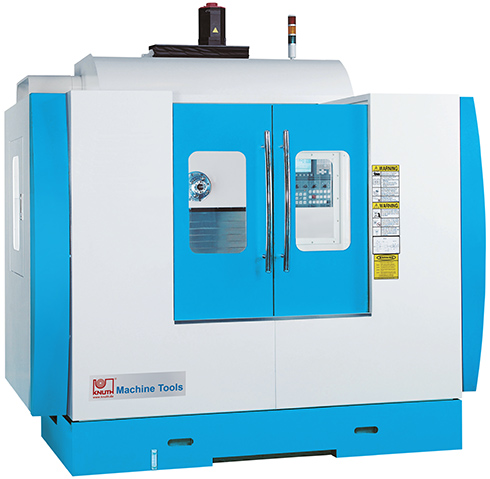

Высокая точность и превосходная динамика гарантируется хорошо продуманной, в этом направлении, конструкцией станка
Характеристики
-
Габариты станка
- Артикул 181053
- Длина станка , мм 3250
- Ширина станка , мм 3550
- Высота станка , мм 2730
- Масса станка , кг 8100
-
Инструментальный магазин
- Время смены инструмента , с 3
- Емкость инструментального магазина , шт 24
- Макс. вес инструмента , кг 15
- Макс. длина инструмента , мм 300
-
Мощность
- Мощность двигателя, ось Y , кВт 4
- Мощность двигателя, ось Z , кВт 3
- Мощность двигателя, ось Х , кВт 3
- Мощность привода шпинделя , кВт 15
- Напряжение в сети , V 400
- Общая потребляемая мощность , кВт 30
-
Подача
- Скорость подачи по оси Y , мм/мин 10000
- Скорость подачи по оси Z , мм/мин 10000
- Скорость подачи по оси Х , мм/мин 10000
- Ускоренный ход Y , мм/мин 24000
- Ускоренный ход по X , м/мин 24000
- Ускоренный ход по Z , м/мин 24000
-
Рабочие параметры
- Длина стола , мм
- Длина стола , мм 1260
- Макс. допуст. нагрузка стола , кг 850
- Расстояние ось шпинделя/стол , мм 200 - 1100
- Т-образные пазы, расстояние , мм 145
- Т-образные пазы,число , шт 5
- Т-образные пазы, ширина , мм 18
- Ход по оси X , мм 1100
- Ширина стола , мм 700
- Ширина стола , мм
- Ход по оси Y , мм 830
- Ход по оси Z , мм 900
-
Точность
- Точность позиционирования Select , мм +/- 0.003 мм / +/- 0.00012"
-
Управление и индикация
- ЧПУ Fanuc 0i-MD
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин
- Зажим шпинделя BT 50
- Макс. вращ. момент гл. шпинделя , Н*м 118
Важные особенности
- Конструкция станка позволяет обработку крупногабаритных деталей
- Большой рабочий стол с высокой допустимой нагрузкой
- Динамичные оси с высокой скоростью перемещения по линейным направляющим
- 24-позиц. сменщик инструмента с 2-ым захватом и высокоскоростной сменой инструмента
- Большой поворотный стол являющийся полноценной 4-ой осью, опционально
- Станина станка крестовой конструкции с превосходным показателем жесткости, благодаря ее оптимизации с помощью приминения метода конечных элементов - МКЭ, с фрезерной головкой перемещаемой в колонне по широким направляющим салазок
- Приемуществом конструкции HBZ с горизонтальным шпинделем является то, что отвод стружки происходит в результате влияния гравитационной силы - это в свою очередь повышает качество обработки и увеличивает срок службы инструментов
- При использовании поворотного стола с управлением от ЧПУ (опиционально), появляется возможность синхронной обработки по всем 4-ем осям, например для точной обработки сложных деталей винтовой формы и др. Это значительно расширяет область применения и рентабельность станка
- Высокие демпферные характиристики конструкции массивной станины станка изготовленной из механитного сплава создают оптимальные условия для достижения высокой точности фрезерной обработки
- Такие компоненты как широкая колонна с линейными направляющими, салазки фрезерной головки с высокой жесткостью, являются основой высокой устойчивости к скручиванию конструкции станка при его не особенно большой массе. Такая конструкция не требует компенсирующей массы и как следствие, высокая динамичность и точность позиционирования, являются ее отличительными качествами
- Высококачественные габаритные линейные направляющие по всем осям позволяют подачу с высокой скоростью и гарантируют сохранение точности длительное время
- Предварительно установленные крупные ШВП, класса качества С3, с прямым приводом от серводвигателя
- Телескопические кожухи защищают направляющие от поподании на них стружки и охлаждающей жидкости
- Главный шпиндель с плавным ходом и зубчатоременной передачей
- 24-позиц. сменщик инструмента с двойным захватом и пневмозажимом гарантируют быструю и надежную смену инструмента
- Прост в техобслуживании благодаря серийной комплектации системой автоматической смазки
- Cиcтeмa пpoдyвки шпиндeля предотвращает попадание стружки в шпиндель при смене инструмента
Стандартная комплектация
ЧПУ Fanuc 0i-MD с Manual Guide 0i, 24-поз. инструментальный магазин с двойным захватом, охлаждение шпинделя, RS-232 интерфейс, интерфейс для 4-ой оси, устройство продува шпинделя, полностью закрытая рабочая зона, автомат. система центральной смазки, СОЖ, сигнальная лампа, галагенное освещение рабочей зоны, крепежные болты, инструмент для обслуживания, руководство по программированию, руководство по эксплуатации
