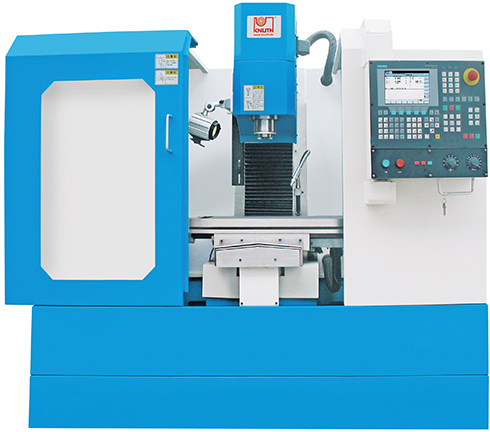

Простое вступление в технологию обработки на станках с ЧПУ!
Рентабeльное единичное и серийное производство деталей благодаря фрезерной обработки на станках с Siemens ЧПУ на базе ПК
Характеристики
-
Габариты станка
- Артикул 180122
- Длина станка , мм 1830
- Производительность насоса СОЖ , л
- Ширина станка , мм 1600
- Высота станка , мм 1960
- Масса станка , кг 1400
-
Мощность
- Мощность двигателя Z , кВт
- Мощность двигателя насоса СОЖ , кВт 0.04
- Мощность двигателя, ось Y , кВт 0.85
- Мощность двигателя, ось Z , кВт 0.85
- Мощность двигателя, ось Х , кВт 0.45
-
Подача
- Подача по оси X , мм/об 2000
- Подача по оси Y , мм/мин 2000
- Подача по оси Z , мм/об 2000
- Ускоренный ход Y , мм/мин 6000
- Ускоренный ход по X , м/мин 6000
- Ускоренный ход по Z , м/мин 6000
-
Рабочие параметры
- Вылет , мм 300
- Диапазон поворота головки , °
- Длина стола , мм 800
- Макс. допуст. нагрузка стола , кг 100
- Расстояние торец шпинделя/стол , мм 60 - 460
- Т-образные пазы, расстояние , мм 74
- Т-образные пазы,число , шт 3
- Т-образные пазы, ширина , мм 14
- Ход по оси X , мм 385
- Ход по оси X(вручную) , мм
- Ширина стола , мм 240
- Ход по оси Y , мм 230
- Ход по оси Z , мм 285
-
Точность
- Точность повтора , мм 0.025
- Точность позиционирования , мм 0.012
-
Управление и индикация
- ЧПУ Siemens Sinumerik 802C base line
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 60 - 3000
- Зажим шпинделя ISO 30
- Мощность двигателя шпинделя , кВт
Важные особенности
- Шариковинтовые пары по всем координатным осям, с предворительным натягом двойной гайкой
- Жёсткая литая станина с закалёнными направляющими с покрытием
- Бесступенчатое регулирование частоты вращения (60 – 3000 об/мин)
- С проверенным на практике ЧПУ Siemens 802C
- Высококачественные опоры шпинделя обеспечивают безвибрационную работу и высокий срок службы
Стандартная комплектация
ЧПУ Siemens 802C BL, СОЖ, цанговый патрон ISO 30 с зажимными цангами Ø 4, 5, 6, 8, 10, 12 мм, централизованная смазка, электронный маховик, освещение рабочей зоны, RS-232 интерфейс, прижимная штанга М16, инструмент для обслуживания, руководство по программированию
