Простое вступление в технологию обработки на станках с ЧПУ!

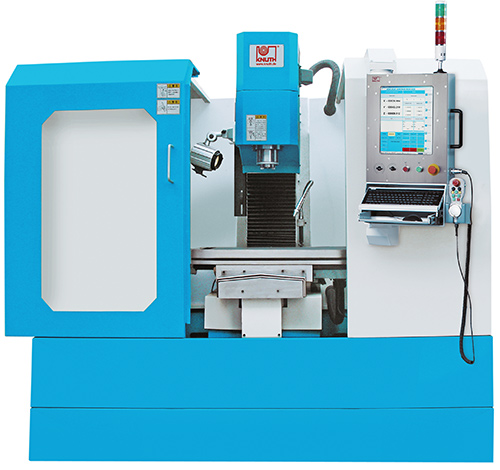

Рентабeльное единичное и серийное производство деталей благодаря фрезерной обработки на станках с GPlus 450 ЧПУ на базе ПК
Характеристики
-
Габариты станка
- Артикул 180122
- Длина станка , мм 1830
- Производительность насоса СОЖ , л 666
- Ширина станка , мм 1600
- Высота станка , мм 1960
- Масса станка , кг 1400
-
Мощность
- Мощность двигателя Z , кВт 666
- Мощность двигателя насоса СОЖ , кВт 0.04
- Мощность двигателя, ось Y , кВт 0.85
- Мощность двигателя, ось Z , кВт 0.85
- Мощность двигателя, ось Х , кВт 0.45
- Мощность привода шпинделя , кВт 666
-
Подача
- Подача по оси X , мм/об 2000
- Подача по оси Y , мм/мин 2000
- Подача по оси Z , мм/об 2000
- Ускоренный ход Y , мм/мин 6000
- Ускоренный ход по X , м/мин 6000
- Ускоренный ход по Z , м/мин 6000
-
Рабочие параметры
- Вылет , мм 300
- Диапазон поворота головки , ° 666
- Длина стола , мм 800
- Макс. допуст. нагрузка стола , кг 100
- Расстояние торец шпинделя/стол , мм 60 - 460
- Т-образные пазы, расстояние , мм 74
- Т-образные пазы,число , шт 3
- Т-образные пазы, ширина , мм 14
- Ход по оси X , мм 385
- Ход по оси X(вручную) , мм 666
- Ширина стола , мм 240
- Ход по оси Y , мм 230
- Ход по оси Z , мм 285
-
Точность
- Точность повтора , мм 0.025
- Точность позиционирования , мм 0.012
-
Управление и индикация
- ЧПУ GPlus 450
-
Шпиндель
- Диапазон частоты вращения шпинделя , об/мин 60 - 3000
- Зажим шпинделя ISO 30
- Мощность двигателя шпинделя , кВт 666
Важные особенности
- Шариковинтовые пары по всем координатным осям, с предворительным натягом двойной гайкой
- Жёсткая литая станина с закалёнными направляющими с покрытием
- Бесступенчатое регулирование частоты вращения (60 – 3000 об/мин)
- С современным ЧПУ GPlus 450 на базе ПК
- Высококачественные опоры шпинделя обеспечивают безвибрационную работу и высокий срок службы
GPlus 450 - базированное на Windows ЧПУ для фрезерных станков
- Простое, ориетированное на пользователя управление позволяет достаточно быстро составлять программы
- 450 вычислит. блоков/сек, 200 вычислит. блоков функции LookAhead
- Жёсткий диск для программного обеспечения - 40ГБ
- Интуитивно программируемые, необходимые на практике, обрабатывающие циклы с большим количеством вспомогательных графиков в редакторе циклов
- 10/100 MBit Ethernet-разъем для проведения диагностики на расстоянии, USB разъем
- Нет необходимости в знании G-и M-кодов команд
- Программирование, для решения задач обработки, возможно непосредственно на ЧПУ или экстерн (CAD/CAM)
- 17“ цветной TFT монитор для GPlus 450 отображает всю информацию для удобного программирования и управления
- показания статуса дают оператору обзор о фактическом состоянии ЧПУ
- часто повторяемые чередующиеся процессы обработки могут быть запрограммированы на редакторе циклов с графической поддержкой
- редактор циклов ведет оператора интуитивно с описанием по окнам ввода показателей. Для каждого определяемого показателя существует вспомогательное графическое изображение
- нет необходимости знания G- и M-кодов-команд или спец. языка программирования - опытный пользователь может так же DIN/ISO-программирование использовать
- Графическая симуляция с интегрированной функцией увеличения для деталированного просмотра непосредственно перед обработкой
- серийная комплектация 10/100 MBit Ethernet-разъемом и USB-разъемом дает возможность передачи и сохранения данных из других программ (CAD/CAM) в короткое время на GPlus 450
- Концепция одиночного CPU (преимущество: задействованы только 2% от всей мощности системы)
- Память 40 GB, процессор 2.0 GHz Intel Celeron, оперативная память RAM 256 MB
- Поблочная обработка - 450 вычислительных блоков/сек.
- Обслуживание на расстоянии
- Возможность подключения через
Profibus, CANopen, DeviceNet - Интеграция станка в сеть предприятия
- Технологически оптимально
разработанные циклы для
фрезерной обработки
Обзор циклов М (фрезерование):
- Циклы фрезерования: круговые карманы, прямоугольные карманы, изогнутые карманы, плоское фрезерование
- Циклы сверления: простое сверление, сверление с выдержкой по времени, сверление глубоких отверстий, нарезание резьбы метчиком, зачистка
- Высверливание рисунков: ряды отверстий, отверстия по кругу /сегменту, свободное позиционирование отверстия, прямоугольник / параллелограмм, сеть
Почему технология ПК?
- Высокая мощность вычислений
- оптимирует скорость, чистоту
- обработки и точность станка,
- это сочетается с высокой динамичностью и удобством в управлении. Благодаря этому
- GPlus 450 является идеальным в применении для различных технологий обработки таких как фрезерной (формостроение).
- Простые и быстрые в программировании технологические циклы обработки дают возможность его применения даже при единичном и мелкосерийном производстве.
- Переносной пульт управления эргономичной формы с двумя подтверждающими кнопками. Одна из них должна быть приведена в действие, чтобы была возможность передвижения по осям станка.
- Две крутящиеся ручки управляют выбором оси и настройкой скорости подачи.
- Комплектация пульта аварийным выключателем упрощает настройку станка через электронный маховичек и функциональные кнопки от которых зависит работа на станке.
Стандартная комплектация
ЧПУ GPlus 450, СОЖ, цанговый патрон ISO 30 с зажимными цангами Ø 4, 5, 6, 8, 10, 12 мм, централизованная смазка, электронный маховик, освещение рабочей зоны, RS-232 интерфейс, прижимная штанга М16, инструмент для обслуживания, руководство по программированию
