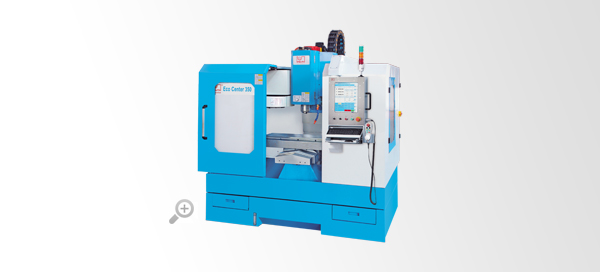

Простое вступление в технологию обработки на станках с ЧПУ! Рентабeльное единичное и серийное производство деталей благодаря фрезерной обработки на станках с GPlus 450 ЧПУ на базе ПК
Характеристики
-
Габариты станка
- Артикул 180123
- Длина станка , мм 1870
- Ширина станка , мм 1650
- Высота станка , мм 2000
- Масса станка , кг 1520
-
Инструментальный магазин
- Емкость инструментального магазина , шт 10
- Макс. вес инструмента , кг 4
-
Мощность
- Мощность двигателя насоса СОЖ , кВт 0.04
- Мощность двигателя, ось Y , кВт 0.85
- Мощность двигателя, ось Z , кВт 0.85
- Мощность двигателя, ось Х , кВт 0.85
- Мощность привода шпинделя , кВт 3.7
-
Подача
- Рабочая подача по оси Z , мм/мин 2.5 - 2000
- Ускоренный ход Y , мм/мин 6000
- Ускоренный ход по X , м/мин 6000
- Ускоренный ход по Z , м/мин 6000
-
Рабочие параметры
- Длина стола , мм 800
- Макс. допуст. нагрузка стола , кг 100
- Расстояние торец шпинделя/стол , мм 60 - 460
- Т-образные пазы, расстояние , мм 75
- Т-образные пазы,число , шт 3
- Т-образные пазы, ширина , мм 14
- Ход по оси X , мм 400
- Ширина стола , мм
- Ширина стола , мм 240
- Ход по оси Y , мм 240
- Ход по оси Z , мм 400
-
Точность
- Точности позиционирования, (1) , мм 0.025
- Точность повтора, (1) , мм 0.012
-
Управление и индикация
- ЧПУ GPlus 450 Fräsen
-
Шпиндель
- Зажим шпинделя BT 30
Важные особенности
- Шариковинтовые пары по всем координатным осям, с предворительным натягом двойной гайкой
- Жёсткая литая станина с закалёнными направляющими с покрытием
- Бесступенчатое регулирование частоты вращения (60 – 6000 об/мин)
- С современным ЧПУ GPlus 450 на базе ПК
- Высококачественные опоры шпинделя обеспечивают безвибрационную работу и высокий срок службы
Стандартная комплектация
ЧПУ GPlus 450, СОЖ, кабинетная защита, освещение рабочей зоны, RS-232 интерфейс, централизованная смазка, электронный маховик, 10-поз. инструментальный магазин, инструмент для обслуживания, руководство по эксплуатации
