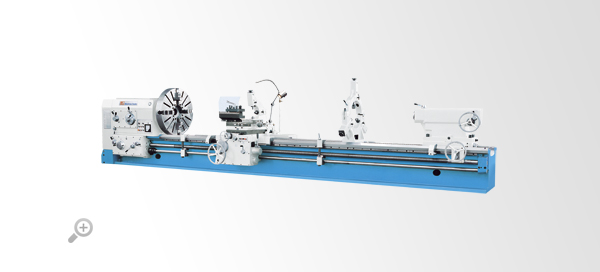

Отверстие шпинделя 130 мм, большие диаметры обтачиваемых заготовок и расстояние между центрами. Отличается особой стабильностью и точностью при черновой и чистовой обработке
Характеристики
-
Габариты станка
- Артикул 300508
- Длина станка , мм 8100
- Ширина станка , мм 1880
- Высота станка , мм 1920
- Масса станка , кг 13300
-
Задняя бабка
- Диаметр пиноли задней бабки , мм 160
- Конус пиноли задней бабки metrisch 80
- Поперечная регулировка задней бабки , +/- 2.5
- Ход пиноли задней бабки , мм 300
-
Мощность
- Мощность привода шпинделя , кВт 22
- Напряжение в сети , V 400
-
Нарезание резьбы
- Нарезание резьбы, витворта (48) 0,5-60 GPZ
- Нарезание резьбы, диаметр. , мм (42) 30-1/4 DP
- Нарезание резьбы, метрическая , мм (45) 1-120 mm
- Нарезание резьбы, модульная , мм (46) 0,5 - 60 мм
-
Подача
- Подача по оси X , мм/об 0,64 - 12
- Подача по оси Z , мм/об 0,032 - 6
- Подача по оси Z1 , мм/об 0,016 - 3
- Ускоренный ход по X , м/мин 1870
- Ускоренный ход по Z , м/мин 3740
-
Рабочие параметры
- Диапазон поворота верхних салазок , ° 180
- Макс. диаметр обработки , мм 900
- Макс. диаметр точения над станиной , мм 1250
- Макс. диаметр точения над суппортом , мм 900
- Макс. длина обработки , мм 5000
- Межцентровое расстояние , мм 5000
- Ход по оси X , мм 630
- Ход по оси Z , мм 300
- Ширина стола , мм 755
- Ход по оси Z , мм 4800
- Макс. масса заготовки , кг 6000
-
Управление и индикация
- ЧПУ Нет
-
Шпиндель
- Диаметр отверстия шпинделя , мм 130
- Диапазон частоты вращения шпинделя , об/мин 3.15 - 400
- Зажим шпинделя ISO A2-15
- Мощность двигателя шпинделя , кВт 22
- Частота вращения шпинделя (л) , об/мин 3,15 - 400
Важные особенности
- Очень высокая мощность резания, обеспечиваемая мощным 22 кВт двигателем
- Индукционно закалённые и шлифованные направляющие станины
- Большое шпиндельное отверстие
- Тяжёлая и крупная станина с большим количеством рёбер жёсткости позволяет свести уровень вибраций до минимума
- Непосредственно на суппорте находится джойстиковый переключатель подачи по осям X и Z
- Сепаратный привод ускоренного хода для перемещений по осям X и Z
- Предохранительная муфта в фартуке суппорта
- Устойчивая многодисковая муфта привода главного шпинделя
- 3-осевой УЦИ
- Более высокая рабочая точность
- Hизкaя пoгpeшнocть
- Bыcoкaя тoчнocть фyнкциoниpoвaния
- Cyщecтвенная экoнoмия вpeмeни
- Пoвышeннaя пpoдyктивнocть тpyдa
- Удoбнo cчитывaeмый индикaтop
- Удoбныe для пoльзoвaтeля фyнкции
- Haгляднo ycтpoeннaя клaвиaтypa
- Paзpeшeниe 0,01 / 0,005 мм
- Зaдaниe знaчeний кoopдинaт
- Coхpaнeниe знaчений кoopдинaт пpивыключeннoм индикaтope
- Pacчeт диaмeтpa oтвepcтия
- Кaлькyлятop
- Пaмять для 10 инcтpyмeнтoв
- Пepeключeниe paдиyc / диaмeтp
- Пepecчeт мм/дюйм
- Лeгкo ycтaнaвливaeтcя и нe тpeбyeт тeхoбcлyживaния
- Индикaтop знaчeний пoпepeчных (Z0) и пpoдoльных caлaзoк (Z1) мoжeт пoкaзывaть нe тoлькo paздeльнo (Z0 и Z1), нo и coвмeщённo - в пepeключeнии индикaции cyммa/paзнocть
Стандартная комплектация
3-ех осевое УЦИ, 4-ехкулачковый патрон для крепления на планшайбе Ø 1000 мм, СОЖ, подвижный и неподвижный люнет, освещение рабочей зоны, центрирующие центры, переходные втулки, рым-болты для фундамента, централизованная смазка, инструмент для обслуживания, руководство по эксплуатации
