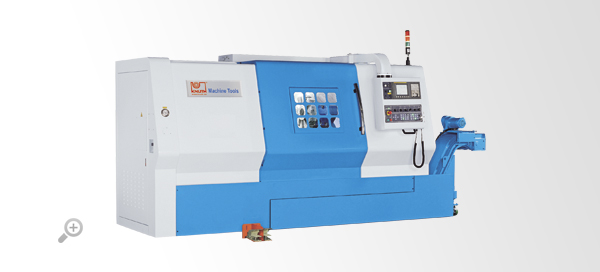

Высококачественные линейные направляющие, мощные двигатели шпинделя и большие отверстия шпинделя обеспечивают отличную токарную обработку на протяжении длительного срока службы
Характеристики
-
Габариты станка
- Артикул 180390
- Длина станка , мм 4540
- Ширина станка , мм 2072
- Высота станка , мм 2090
- Масса станка , кг 6500
-
Задняя бабка
- Диаметр пиноли задней бабки , мм 100
- Длина хода пиноли задней бабки , мм 120
- Конус задней бабки MK 5
-
Инструментальный магазин
- Диаметр державки борштанги , мм 40
- Емкость инструментального магазина , шт 10
- Размер хвостовика зажима инструмента , мм 25
-
Мощность
- Мощность двигателя Z , кВт 3
- Мощность двигателя, ось Х , кВт 3
- Мощность привода шпинделя , кВт 22
-
Подача
- Ускоренный ход по X , м/мин 24000
- Ускоренный ход по Z , м/мин 24000
-
Рабочие параметры
- Макс. диаметр обработки , мм 500
- Макс. диаметр точения над станиной , мм 700
- Макс. диаметр точения над суппортом , мм 500
- Макс. диаметр шлифования , мм
- Макс. длина обработки , мм 1000
- Межцентровое расстояние , мм 1000
- Ход по оси X , мм 250
- Ход по оси Z , мм 1000
-
Точность
- Повторения по оси Z , мм 0.004
- Повторения по оси Х , мм 0.004
- Точность позиционирования , мм 0.006
-
Управление и индикация
- ЧПУ Fanuc 0i-Mate TD mit Manual Guide 0i
-
Шпиндель
- Внутренний диаметр шпинделя , мм 131
- Диаметр токарного патрона , мм 300
- Зажим шпинделя A2-11
- Макс. крутящий момент шпинделя , Н*м 331
Важные особенности
- Высокая скорость - High Speed - быстрый ход по осям - быстросменный 10-поз. сментщик инструмента
- Высокая точность - High Precision - точные линейные направляющие с высоким сроком службы - высококачественное крепление шпинделя
- Высокая стабильность - High Stability - тяжелый высококачественный станок с наклонной станиной (угол наклона 45°) литой монолитной конструкции
- Наклонная станина, с углом наклона 45°, обеспечивает хороший отвод стружки и удобную работу с заготовкой
- Литая конструкция станины станка с высоким показателем гашения вибраций
- Даже при высоких механических требованиях высококачественные и стабильные линейные направляющие гарантируют на протяжении длительного срока службы высокую точность и быстрый ход по осям при очень низких затратах техобслуживание
- Точно расположенные ШВП, класса качества С3, с прямым приводом к серводвигателям, сохраняют достаточно постоянную точность даже при протяженных циклах обработки
- Ребра жесткости передней бабки производят стабилизирующее и теплоотводное действие, что в свою очередь гарантирует стабильные термические условия
- Условия резки остаются постоянными даже при работе с большой нагрузкой, а так же высокий крутящий момент главного привода обеспечивает отличные результаты обработки и большой срок службы инструментов
- Высокоточный шпиндельный подшипник с большим диаметром обеспечивает радиальную и осевую стабильность и позволяет установку шпинедля с внутренним отвертием большого диаметра
- Главный шпиндель так же как и другие вращающиеся детали соответствуют высоким требованиям качества и жестким нормативным критериям
- Револьверная головка, характеризующаяся высокой стабильностью и укомплектована надежным соединительным механизмом для обеспечения точного позиционирования
- Короткое время смены инструмента от 0,3 до 0,9 сек значительно повышает продуктивность станка
- Охлаждающая жидкость подается непосредственно через инструментальный магазин, благодаря эффективному охлаждению и промывке достигаются хорошие результаты обработки за довольно короткое время
- Солидная гидравлическая задняя бабка гарантирует при длинных заготовках высокую механическую стабильность и точность обточки
- Комплектующие станка, в том числе большая емкость для охлаждающей жидкости и транспортер для стружки (в серийной комплектации), рассчитаны на высокую производительность станка
- Кабинетная защита станка имеет большую задвижную дверь, легко доступные клапаны для сервисных работ, ЧПУ расположенно так, что оператор может без затруднений наблюдать за происходящим в рабочей зоне
- Дальнейшие опции позволяют автоматизировать дополнительные функции станка
- простое создание сложных геометрических переходов контуров
- расширенный набор стандартных циклов с графической поддержкой
- вспомогательные кодовые команды G- и M
- автом. ассистент подсказывающий ISO коды
- Возможность программирования в DIN / ISO форматах
- графическое симулирование обеспечивает надежный контроль за программой
- совместим с имеющимися Fanuc программами
Большое колличество основных функций обеспечивают высокую продуктивность
- Порт для карты памяти, расширение памяти для программ
- Цифровая система осевых сервоприводов
- Оптимальная свобода М-макросов
- Оптимальные выходы реле
- Интерфейс RS 232
- Многоязычное управление
- Удобный в работе графический индикатор для визуального контроля работы программы
- Подробная функция помощи и архив сигналов тревоги и управления
- 64 парных инструментов для правки
- Управление временем простоя инструмента: Инструменты можно разделить на группы. Время простоя и номера инструментов каждой группы сохраненные в памяти программы выводятся в виде наглядной таблицы
- Константная скорость резки
- Время процесса и счетчик деталей
Стандартная комплектация
ЧПУ Fanuc 0i-Mate TD с Manual Guide 0i, электронный маховик, гидравл. 3-ехкулачковый токарный патрон, гидравл. инструментальный револьвер, набор твердых кулачков, набор мягких кулачков, задняя бабка с ручным режимом регул., стружкотранспортёр элеваторного типа с емкостью для стружки, СОЖ, теплообменник распределительного шкафа, освещение рабочей зоны, сигнальная лампа, сепаратор масла, руководство по программированию и эксплуатации
