Тизер
Крутящий момент до 2200 Нм для силового фрезерования
Характеристики
-
Инструментальный магазин
- Емкость инструментального магазина , шт 12
-
Мощность
- Мощность двигателя , кВт 52
- Мощность привода шпинделя , кВт 52
-
Подача
- Ускоренный ход по X , м/мин 40000
- Ускоренный ход по Z , м/мин 30000
-
Рабочие параметры
- Макс. диаметр точения над станиной , мм 900
- Макс. диаметр шлифования , мм
- Ход по оси X , мм 480
- Ход по оси Z , мм 2050
-
Управление и индикация
- ЧПУ Siemens 840D с ShopTurn или Heidenhain Plus IT c DINPlus (опционально TurnPlus)*
-
Шпиндель
- Внутренний диаметр шпинделя , мм 102
- Диаметр отверстия шпинделя , мм 102
- Диаметр токарного патрона , мм 630
Важные особенности
- модификация для обработки деталей длиной до 2000 мм
- крутящий момент до 2200 Нм
- оптимизированные размеры узлов (величина направляющей – 55) для высокой стабильности
- патрон до 630 мм

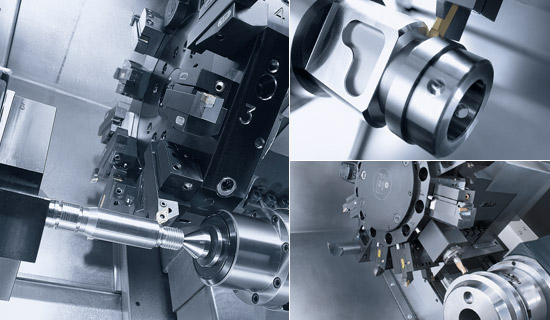

- мощный револьвер VDI
- линейные направляющие по осям X и Z для высокой динамики
- большая, прозрачная рабочая зона при малой занимаемой площади
- простая в использовании панель управления DMG ERGOline® Control c 19" экраном и легко настраиваемые клавиши DMG SOFTkeys®
Описание
Технологический скачок модельного ряда CTX от GILDEMEISTER становится очевидным особенно на примере токарно-фрезерной модели (исполнение ТС). ТС – это встроенный тарельчатый магазин на 36 инструментов с устройством для быстрой смены, аббревиатура используется также для обозначения интегрированной подвижной колонны с мощным фрезерным шпинделем с осью - В для 5-координатной обработки. Поскольку серия CTX обладает высокотехнологичным характером, само собой разумеется, что все возможности оси В также легко используются в зависимости от стоящей задачи, благодаря программному обеспечению, интегрированному в систему управления станка.
ЧПУ
Siemens 840D с ShopTurn
Высокая динамика и точность гарантируют отличное качество обработки, как обычных, так и в формообразующих деталей. Сочетание таких функций как, например, контроль изменения ускорения, предварительный выбор параметров ускорения, Look-ahead и действующая ориентация инструмента, позволяет использовать технологии и лучше приспосабливаться к изменяющимся требованиям по скорости, точности и качеству поверхности. Повысить производительность в каждом аспекте - при программировании, обслуживании и отработке программы поможет Вам современная техника систем управления SIEMENS.
Стандартная комплектация
Опциональная комплектация
Heidenhain Plus IT c DINPlus (TurnPlus)HEIDENHAIN предлагает оптимальное прикладное решение для всех требований по фрезерованию и точению. Технология управления HEIDENHAIN - результат интенсивного взаимодействия и многолетнего опыта с DECKEL MAHO и GILDEMEISTER, машинно-ориентированной системотехники и близости к практике при обслуживании и программировании. Короткое время обработки кадра, высокоточное перемещение по пяти осям одновременно, быстрая реакция на операторском уровне вплоть до свободной процессорной системы с Windows (опция) убедительно демонстрируют потенциал во всех областях. Благодаря продуманным функциям для регулирования скорости, точности и качества поверхности в сочетании со специфическими для данной технологии циклами по 5 осям HEIDENHAIN по праву считается специалистом в производстве форм.
